Maßgeschneiderte Teleskoptisch-Lösung für den Karossentransport

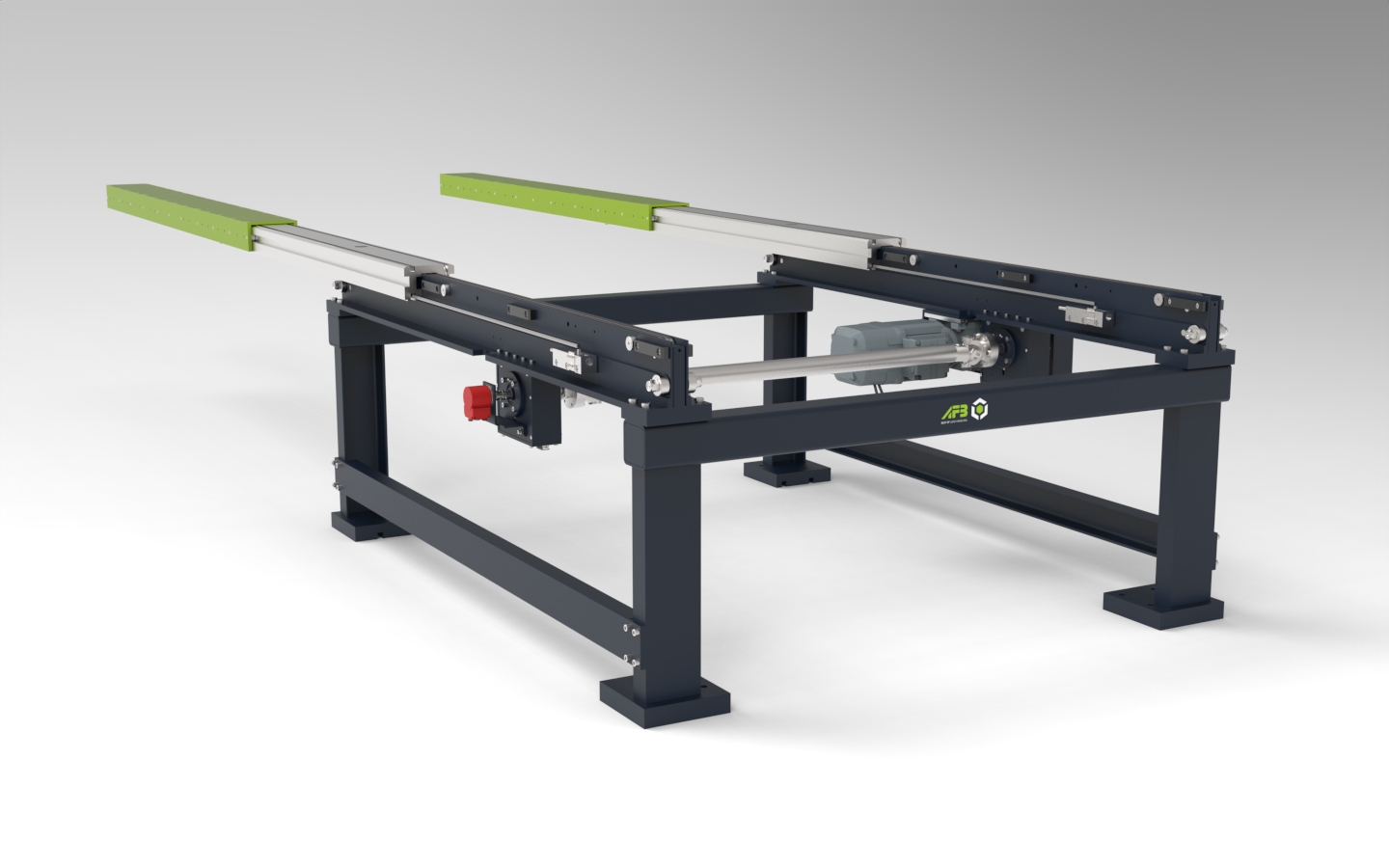

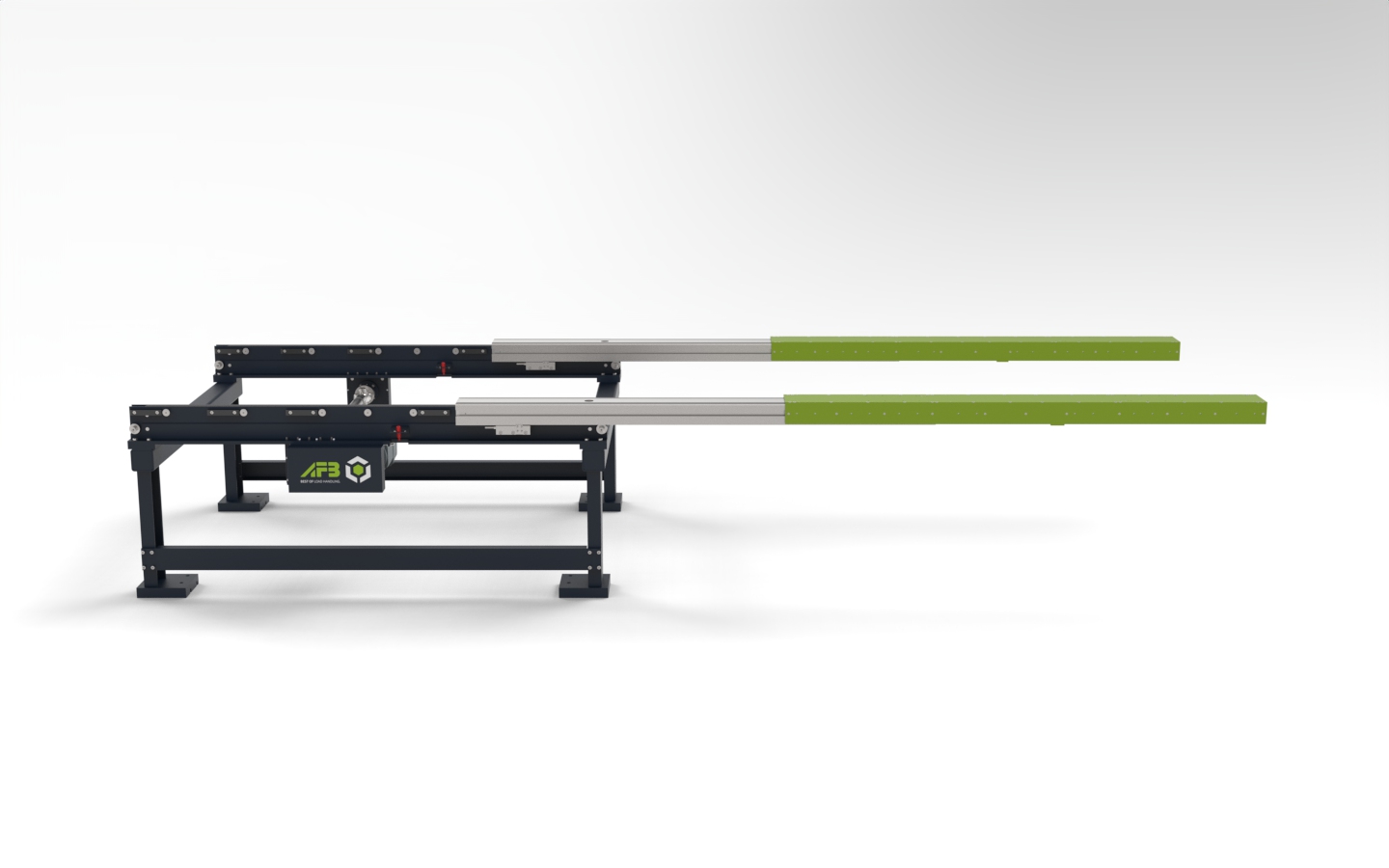

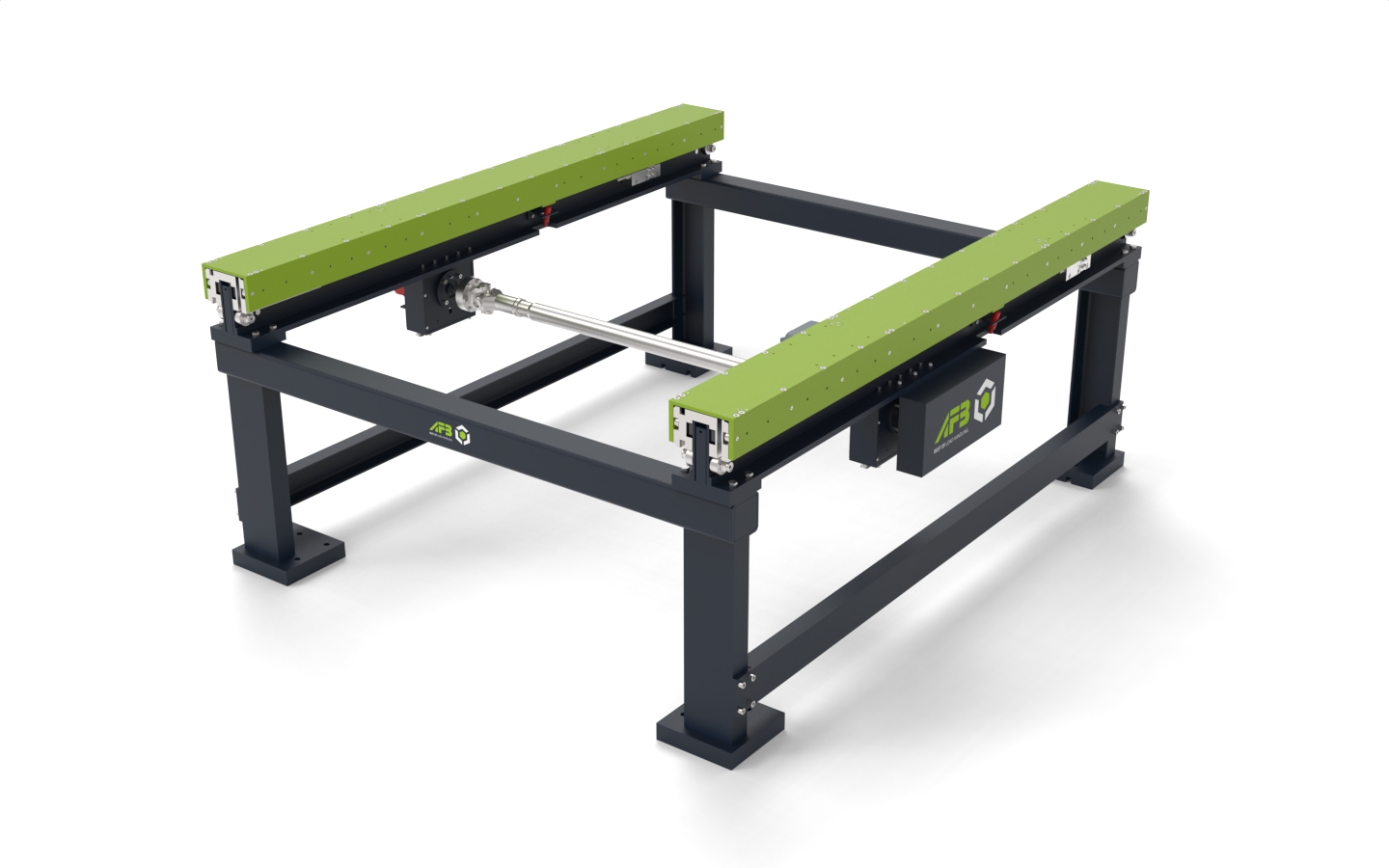

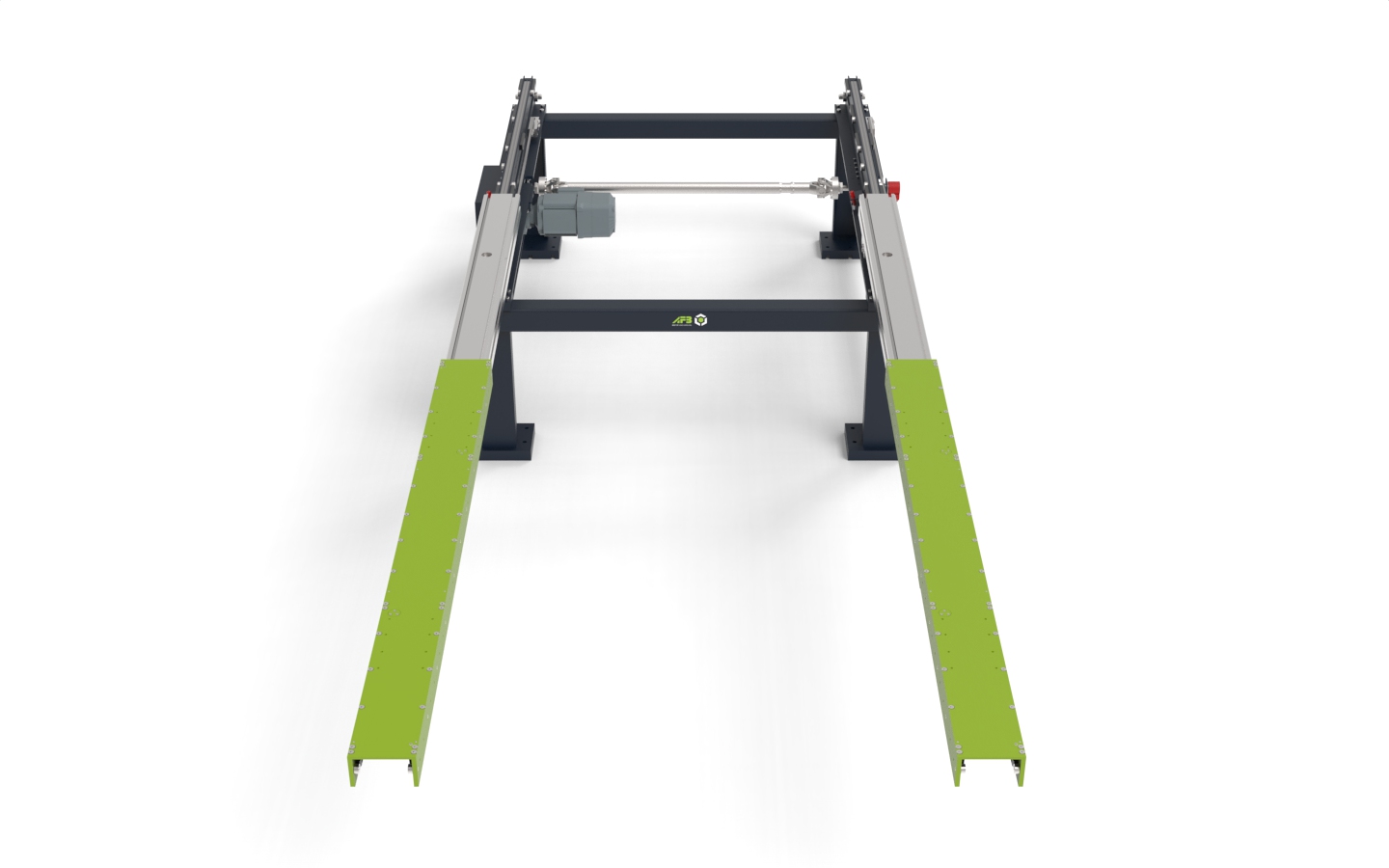

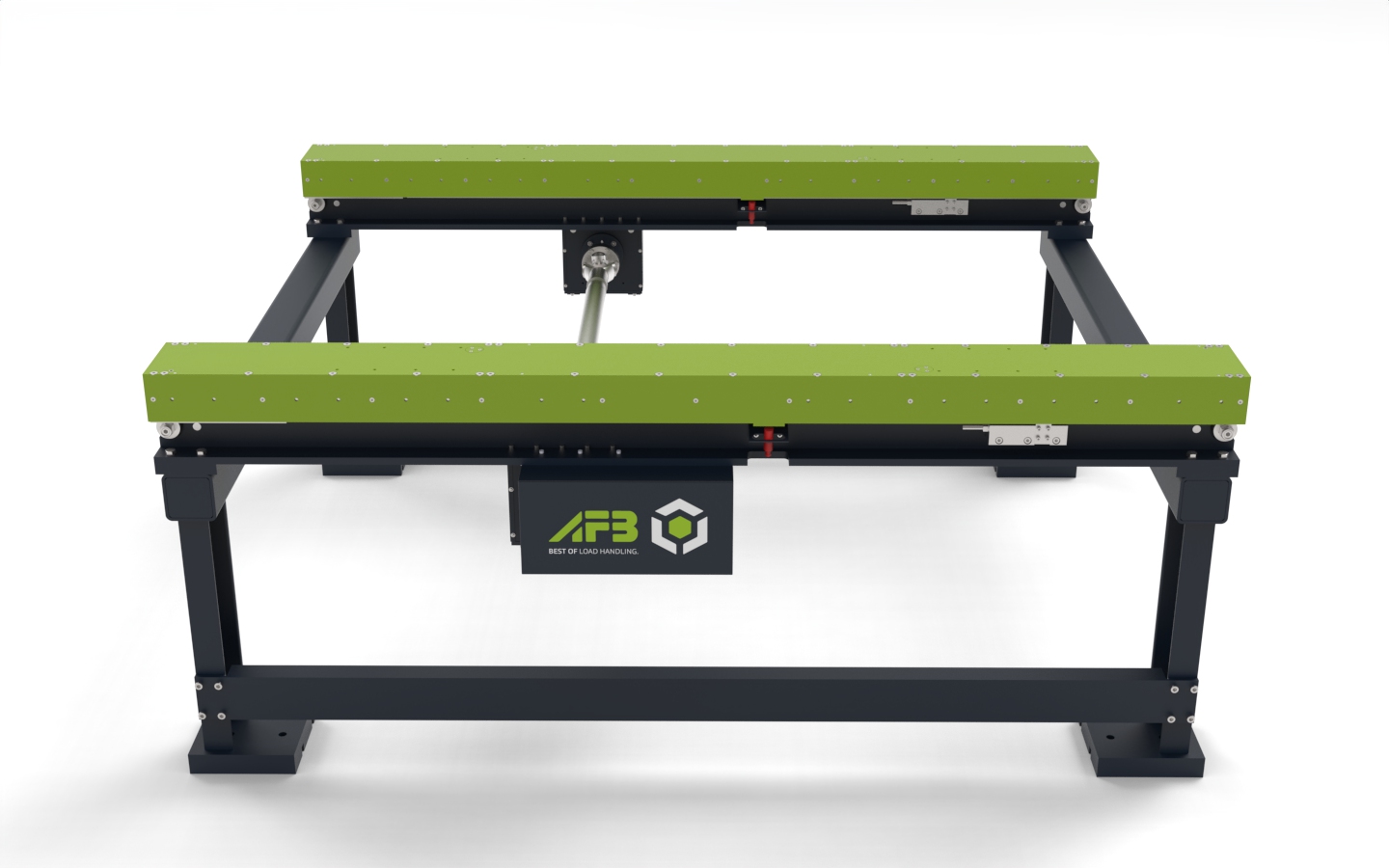

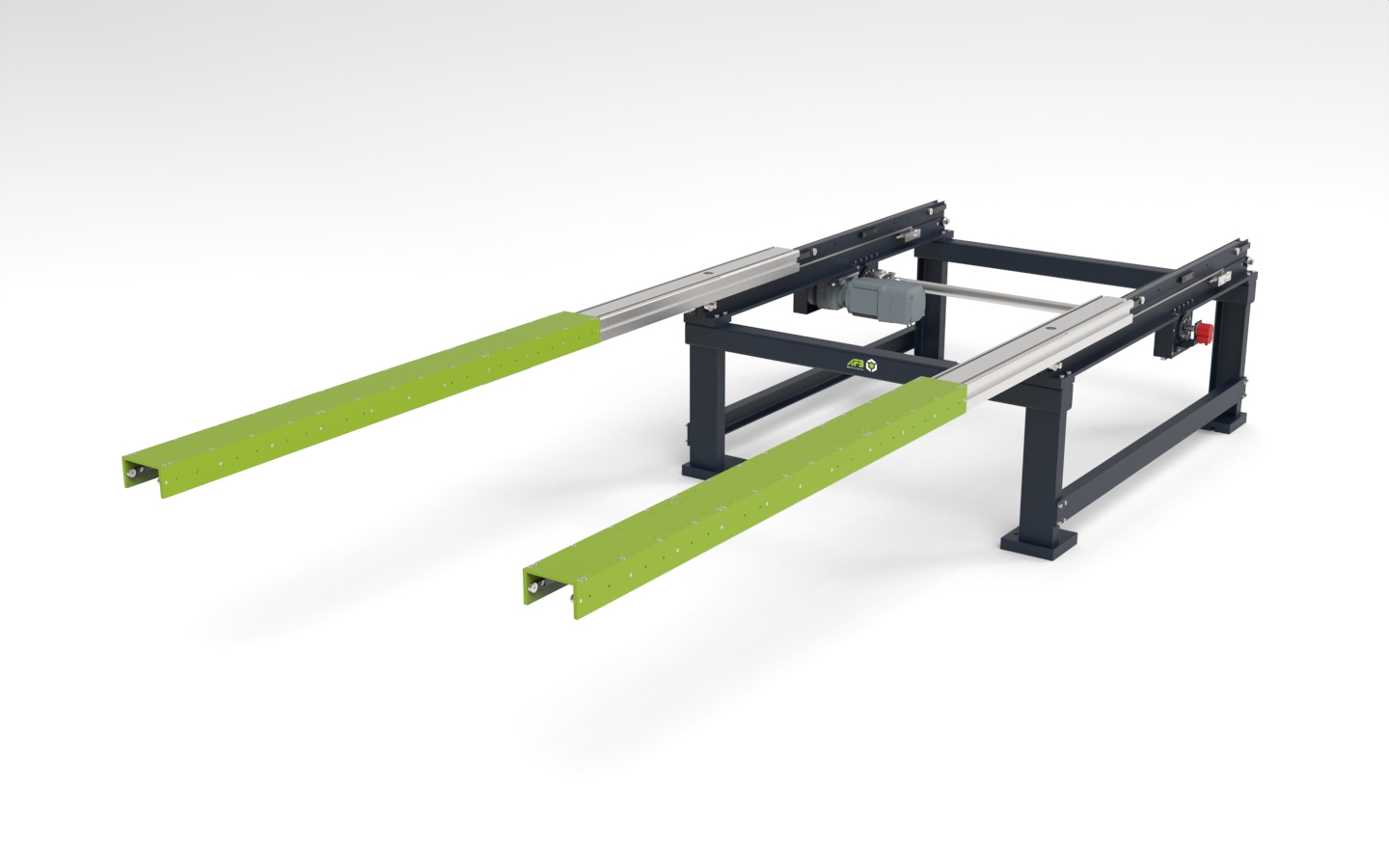

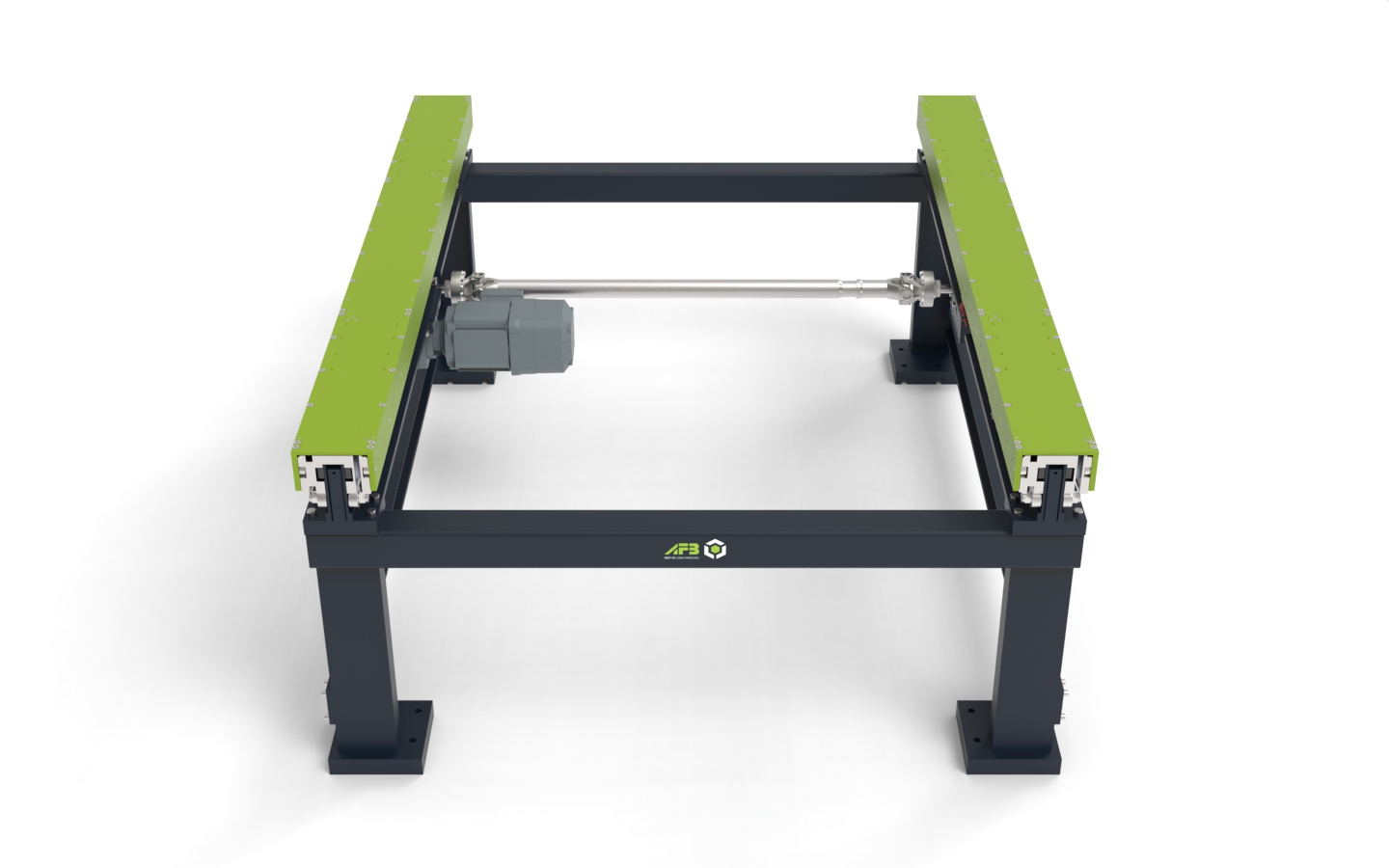

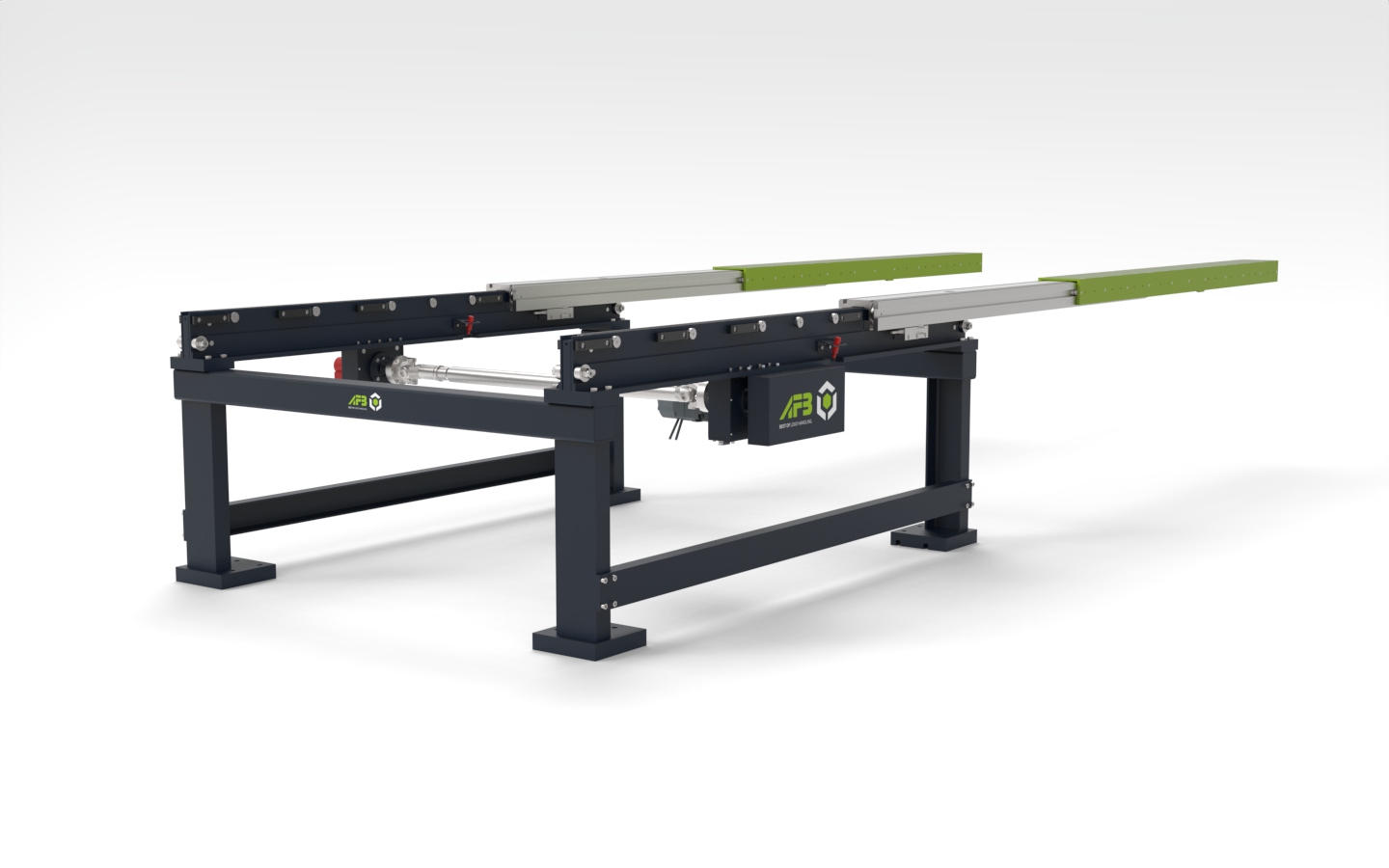

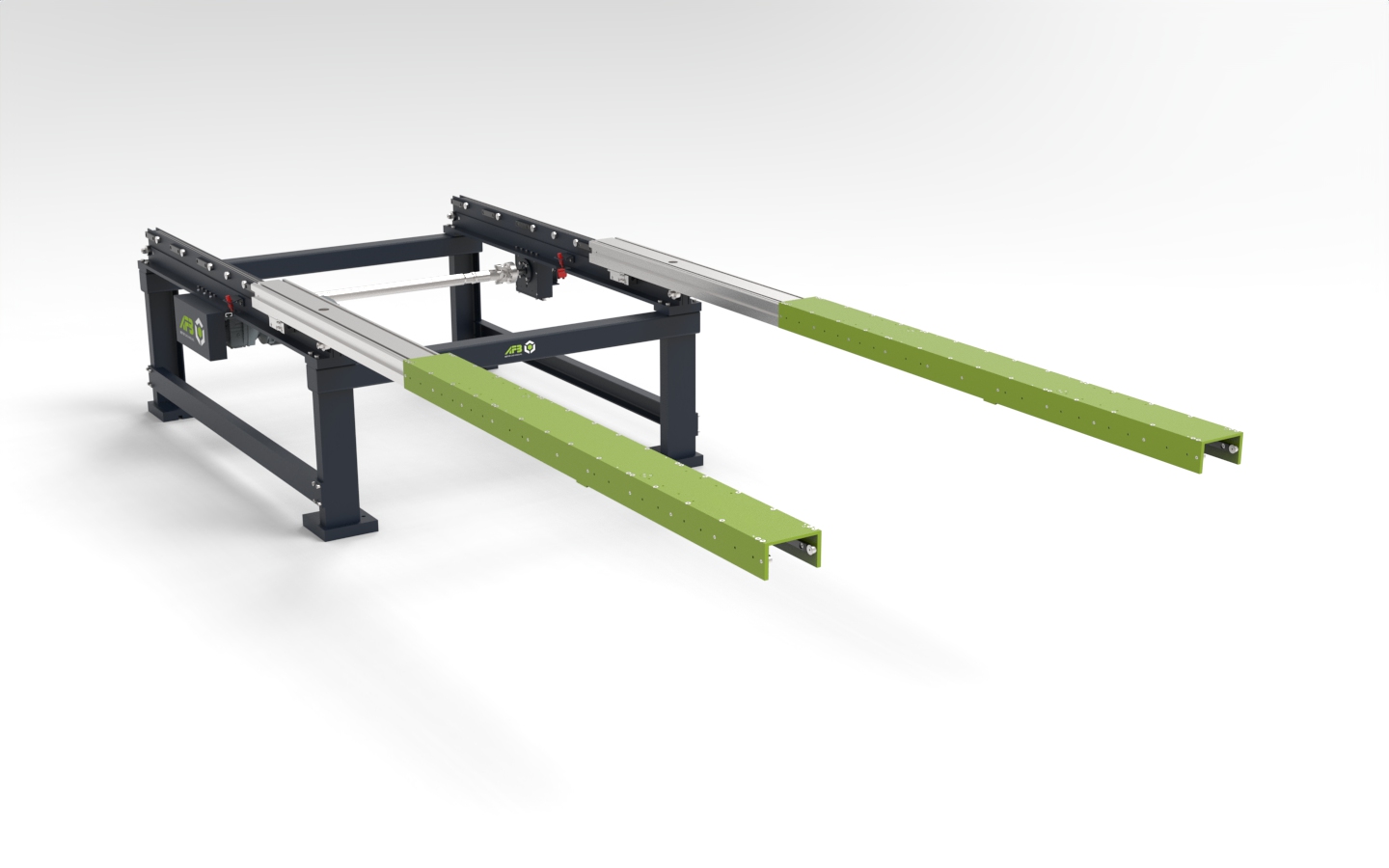

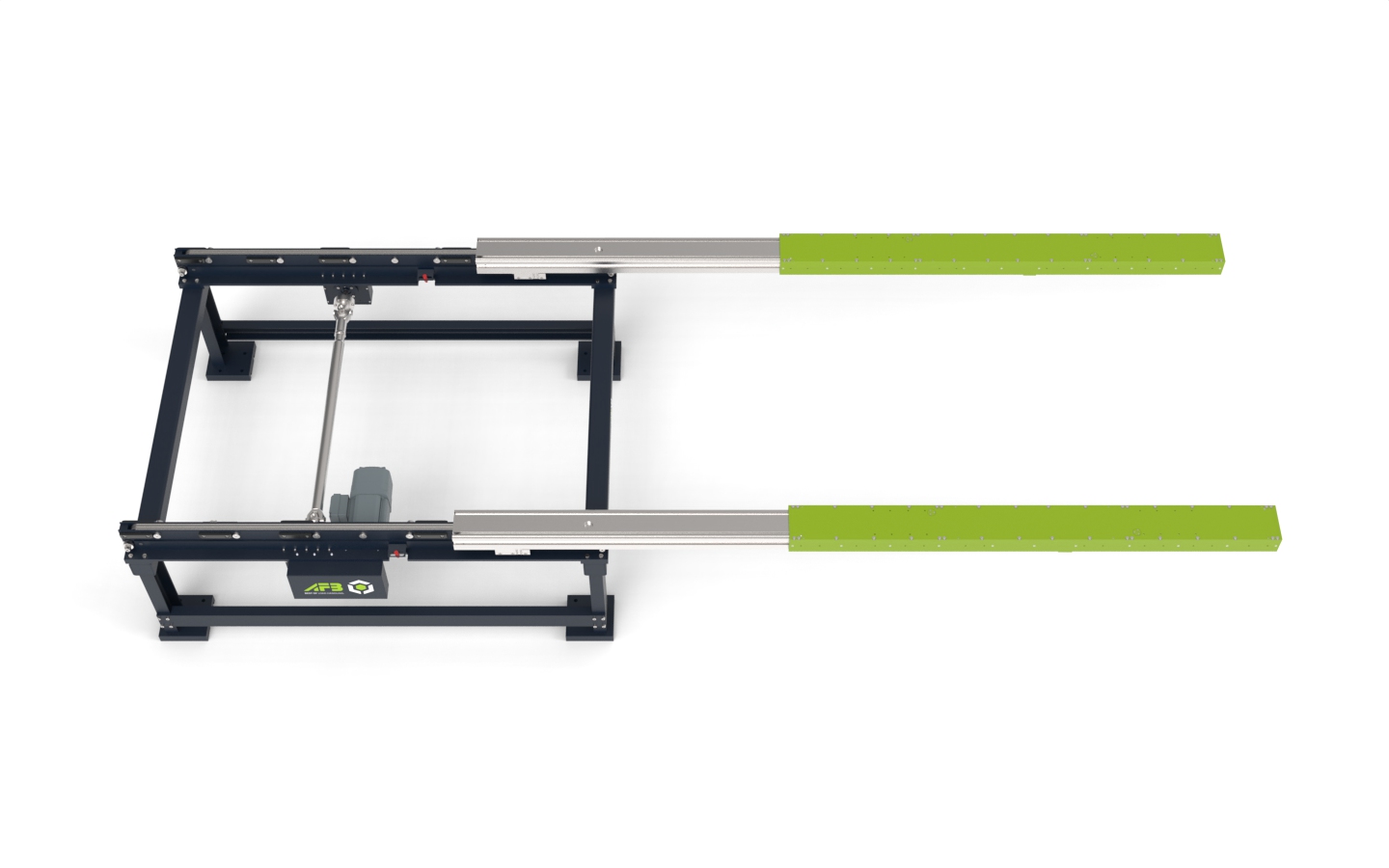

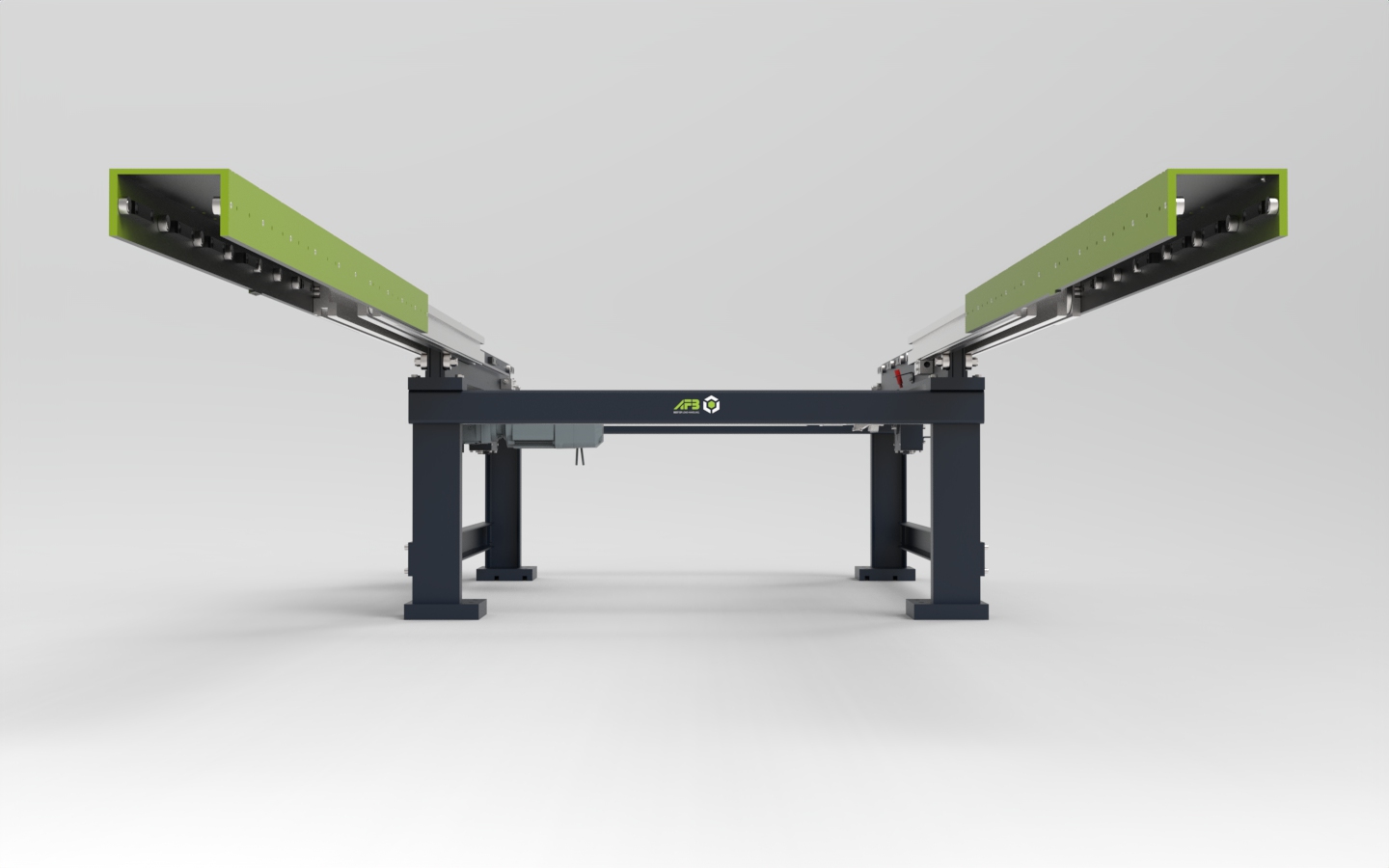

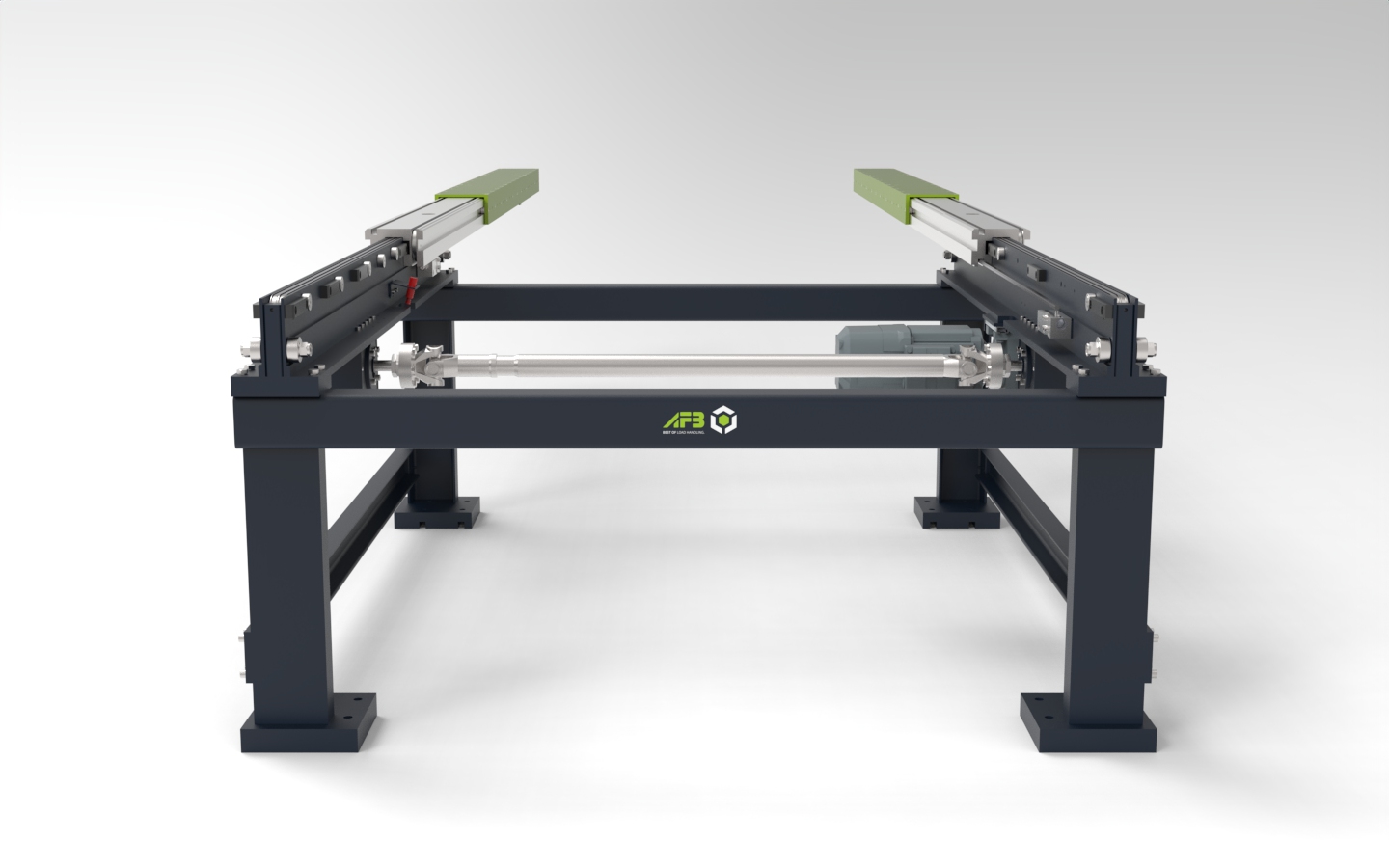

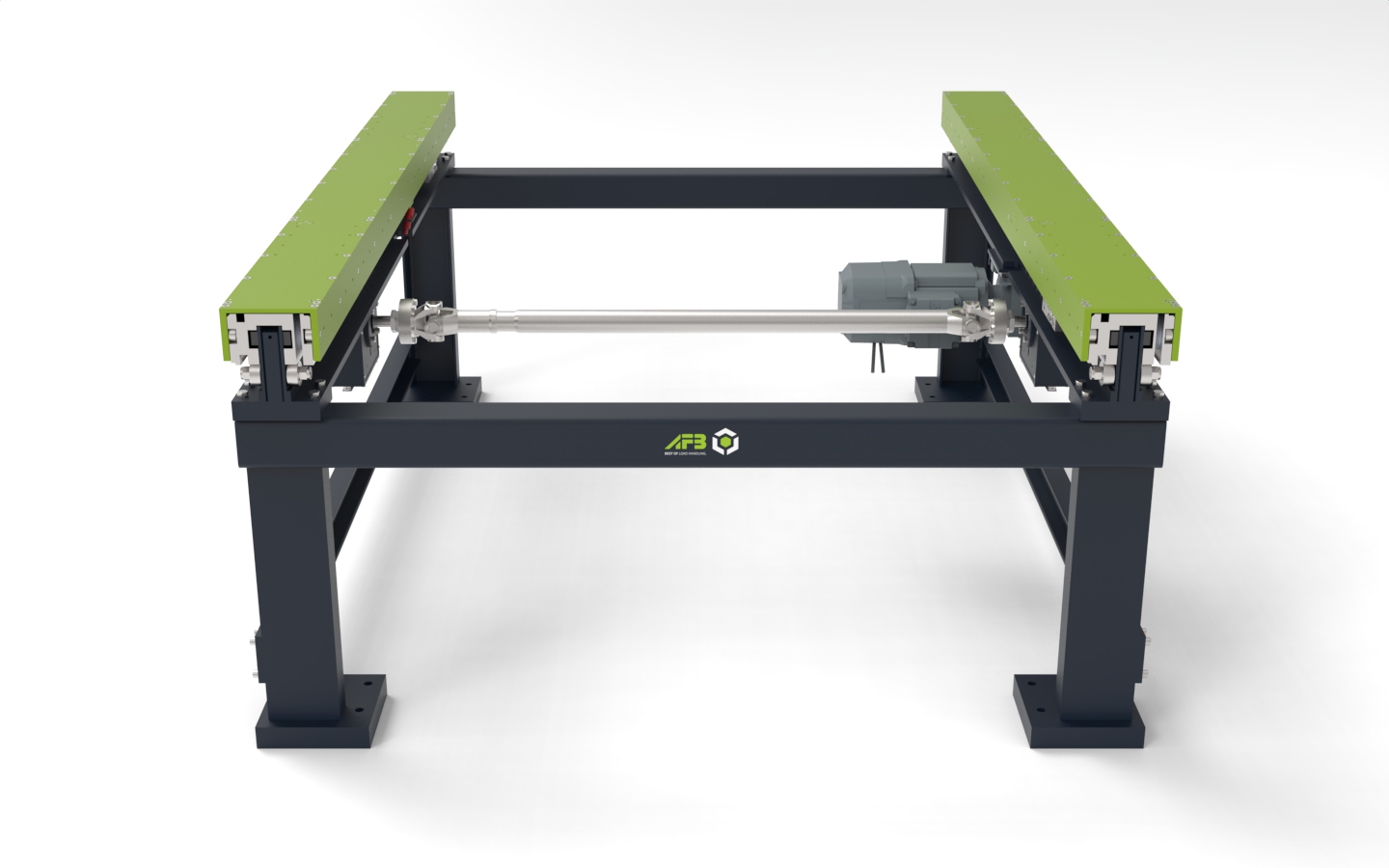

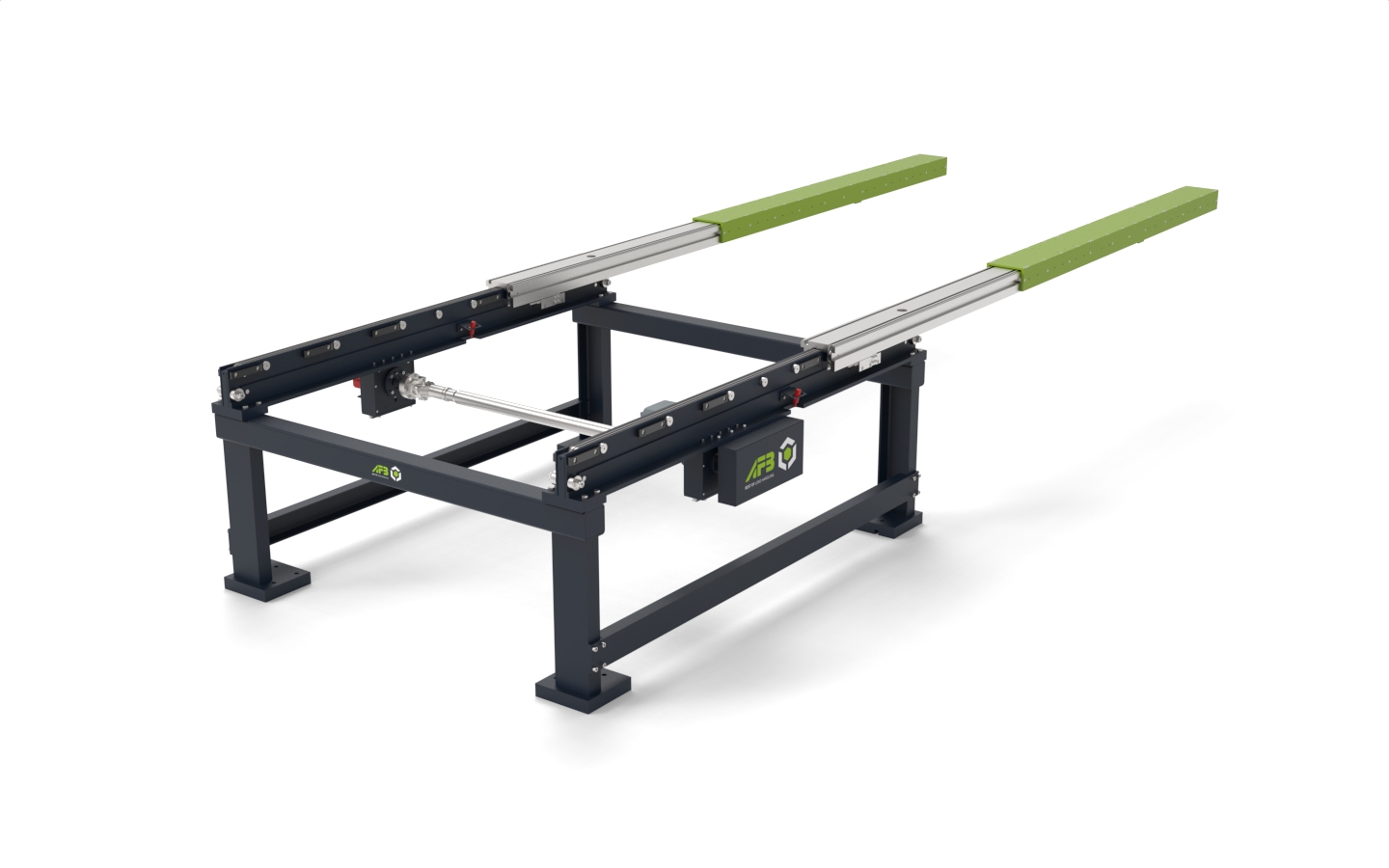

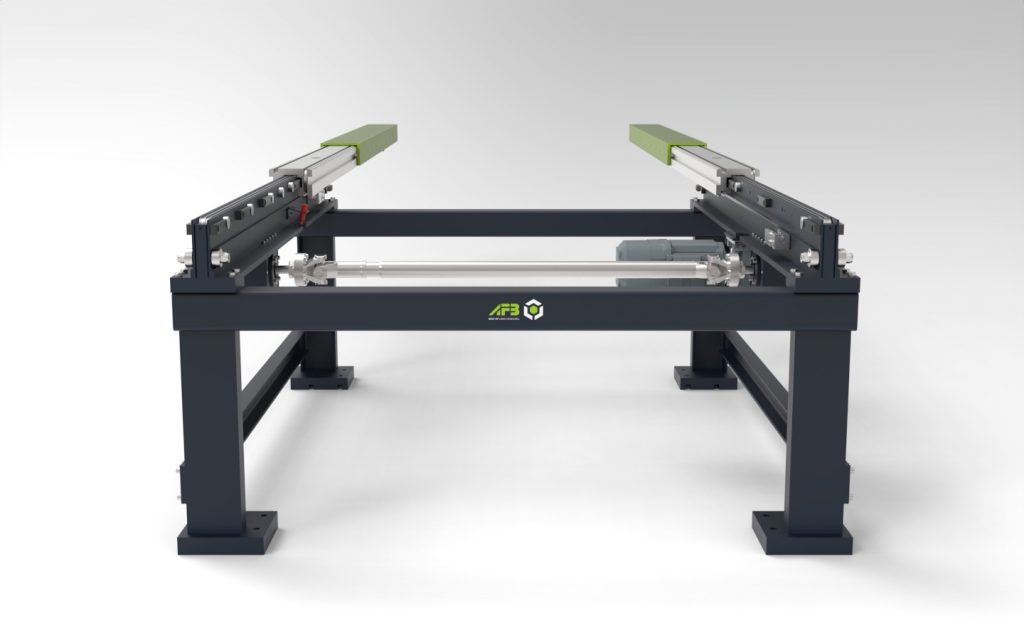

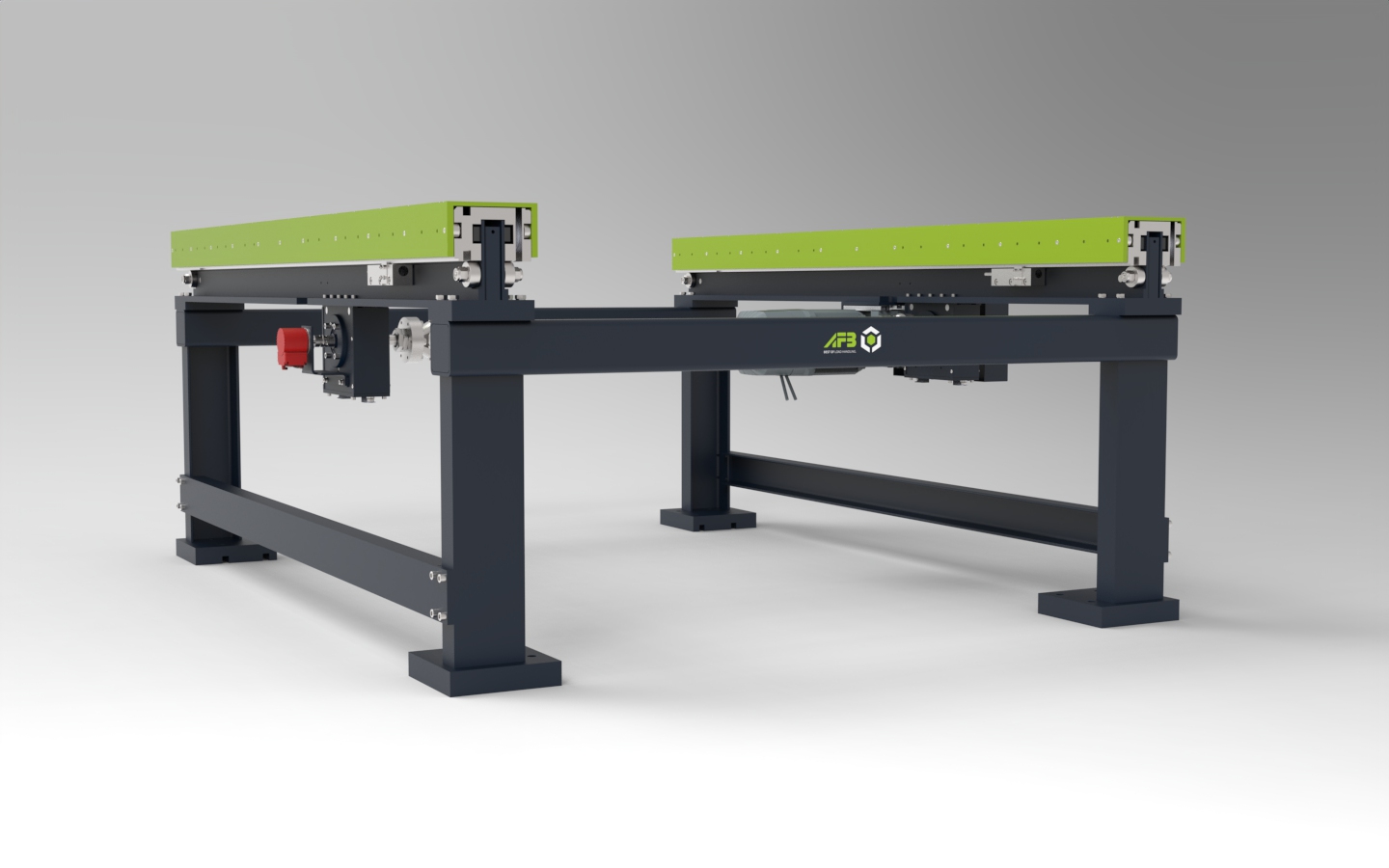

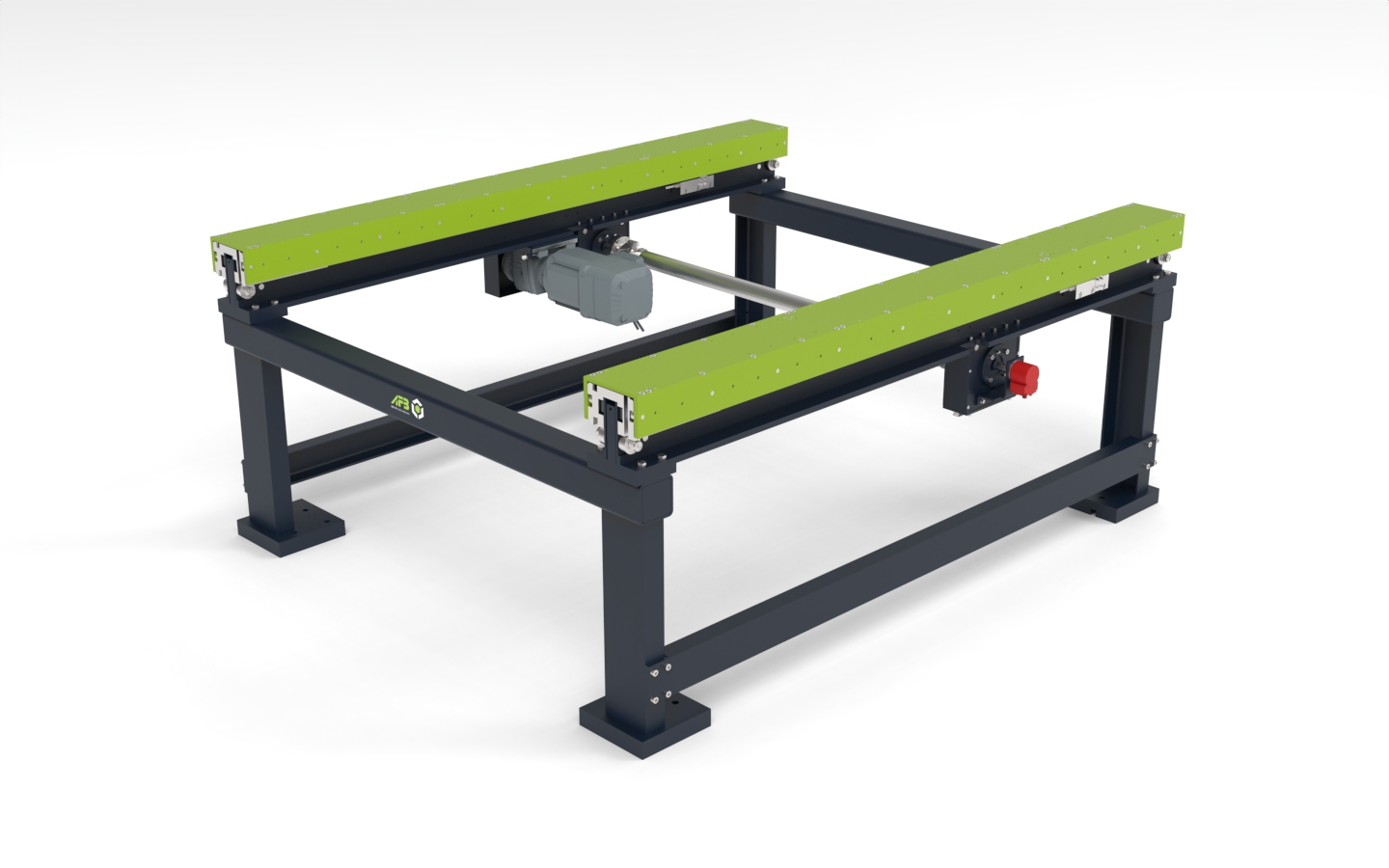

Für einen führenden Automobilhersteller haben wir einen Teleskoptisch Typ 105-174-HK-G-2100 entwickelt, der exakt auf die Anforderungen der Fertigungsstraße zugeschnitten ist. Die Anlage wurde für die sichere Aufnahme von Karossen mit einer maximalen Nutzlast von 900 kg ausgelegt und bildet ein zentrales Element im Materialfluss nach dem Lackierprozess. Durch den auf einem robusten Gestell stationär installierten Teleskoptisch entsteht eine vollständig autarke Umsetzstation, die sich nahtlos in den Produktionsablauf integriert.

Effiziente Übergabeprozesse für den 24/7-Betrieb

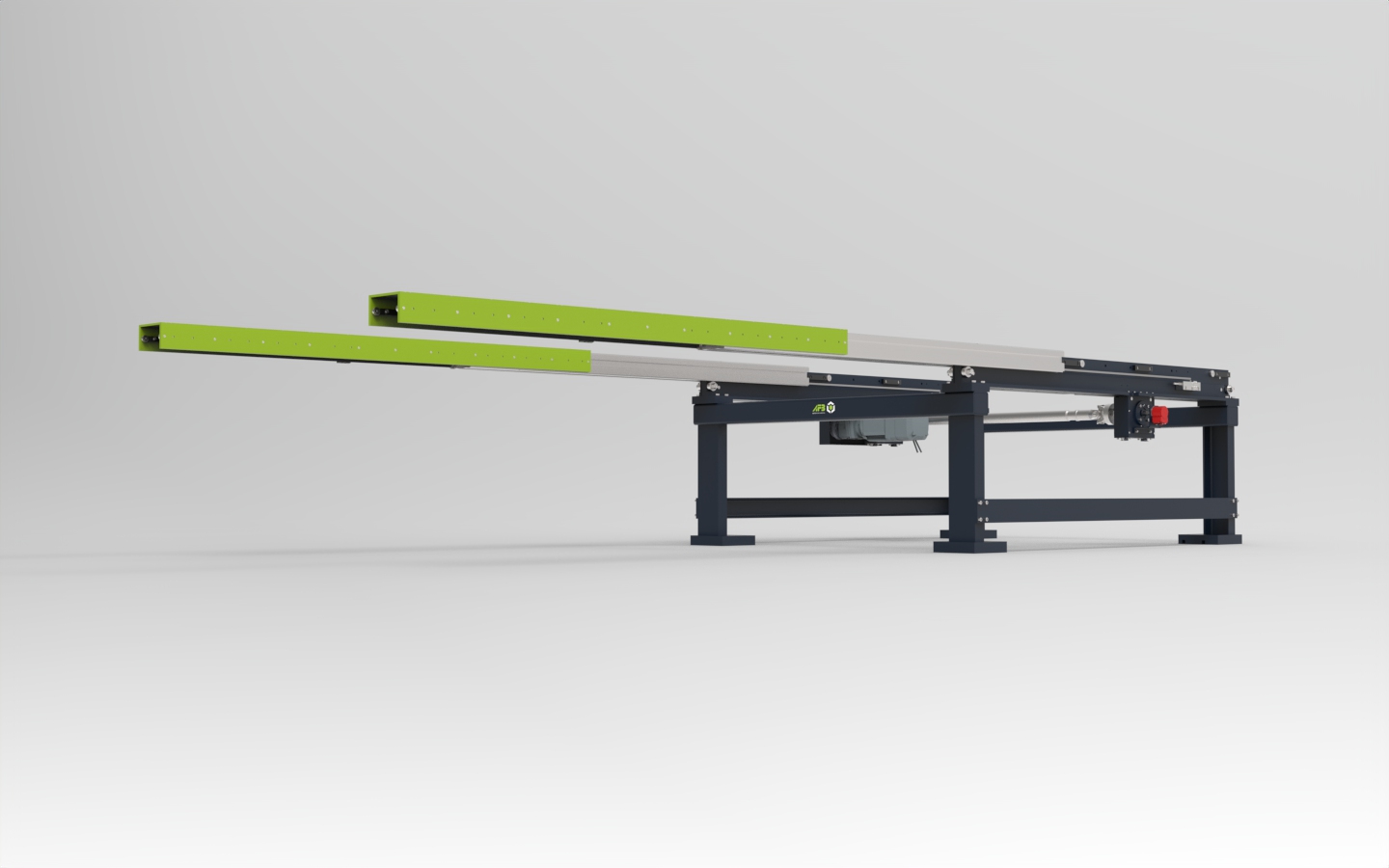

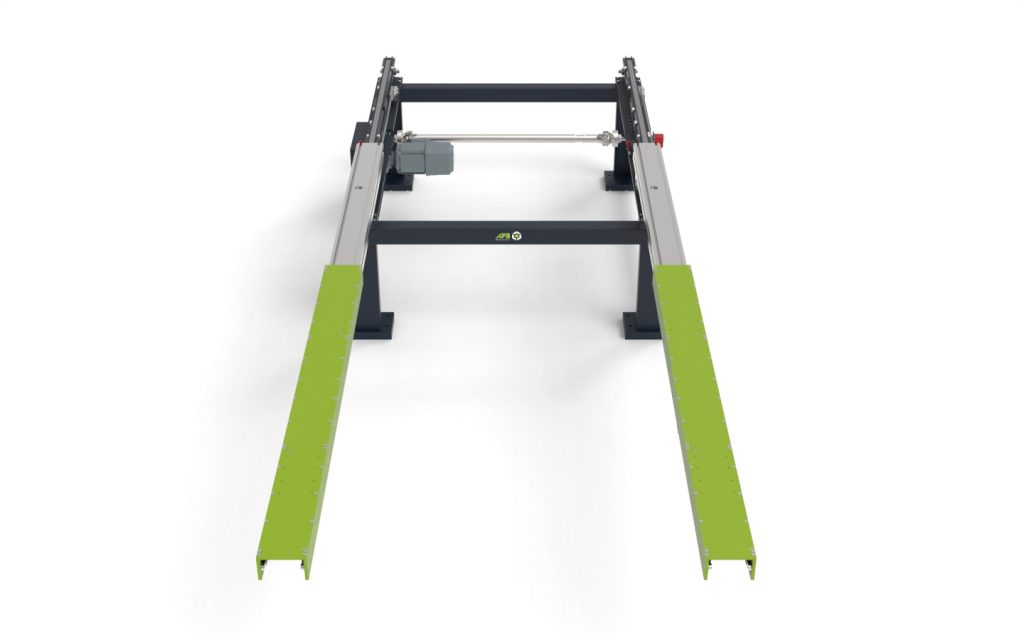

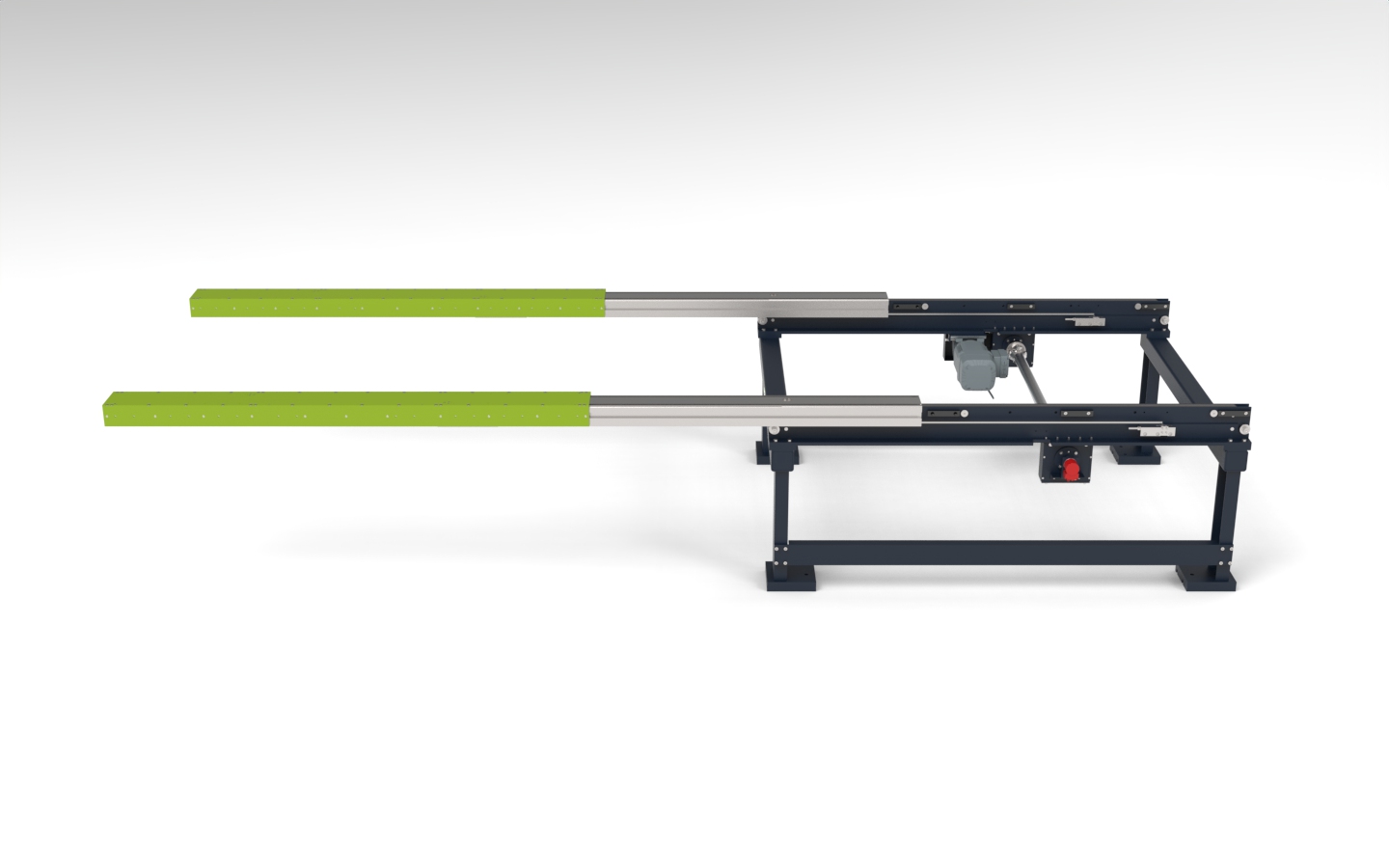

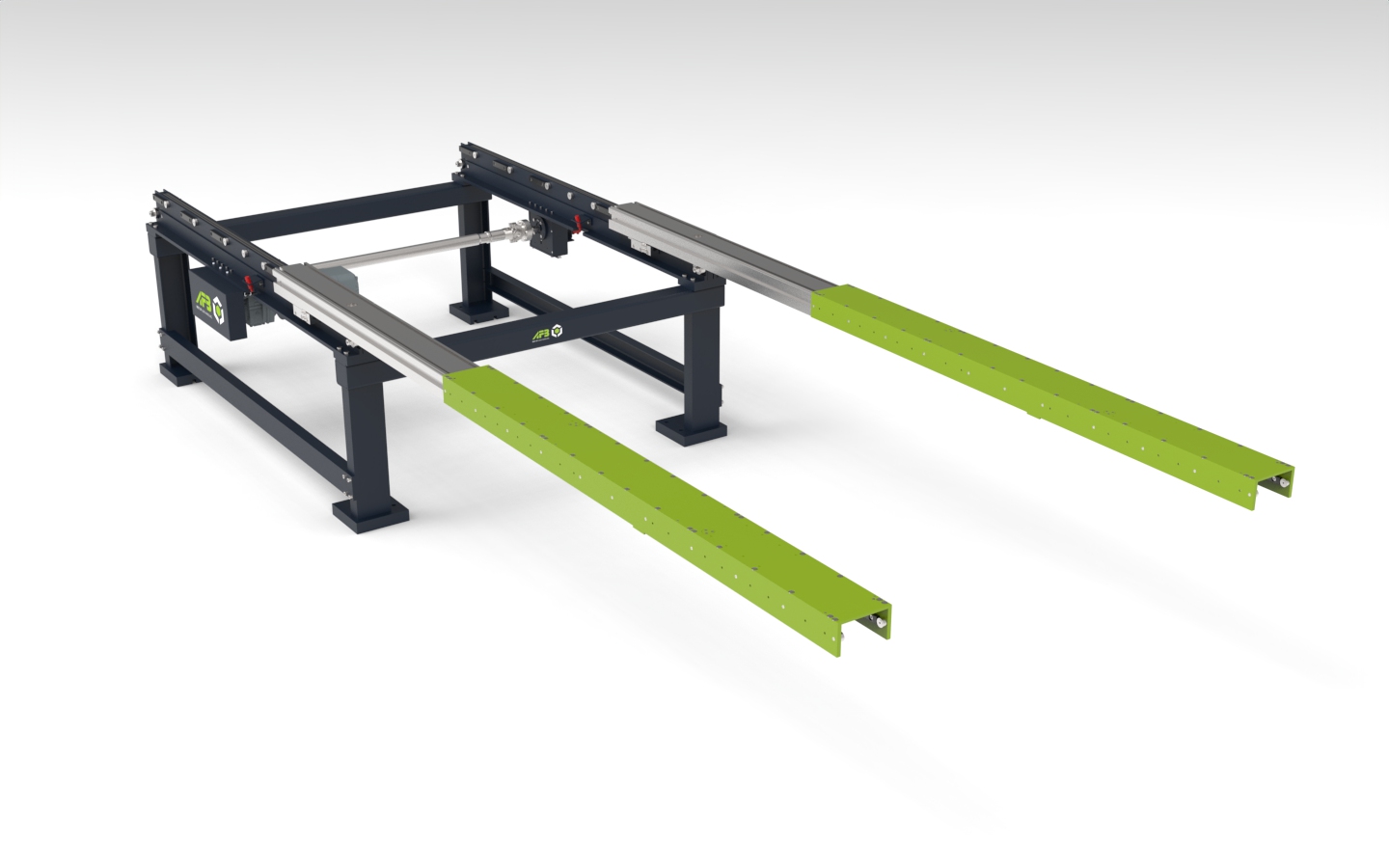

Die Hauptaufgabe des Systems besteht darin, die lackierte Karosse präzise von einem Skid aufzunehmen und auf das nachfolgende Skid für den Weitertransport und die Bearbeitung umzusetzen. Mit einem Ausfahrweg von 2.850 mm gewährleistet der Teleskoptisch eine zuverlässige und schnelle Übergabe – selbst im kontinuierlichen Dauerbetrieb. Wie alle AFB-Lösungen wurde auch dieses System für eine hohe Betriebsdauer, Robustheit und Wartungsfreundlichkeit optimiert, um eine maximale Verfügbarkeit innerhalb der Fertigungsstraße sicherzustellen.

Angepasste Aufnahmetechnik und integrierte Sensorik

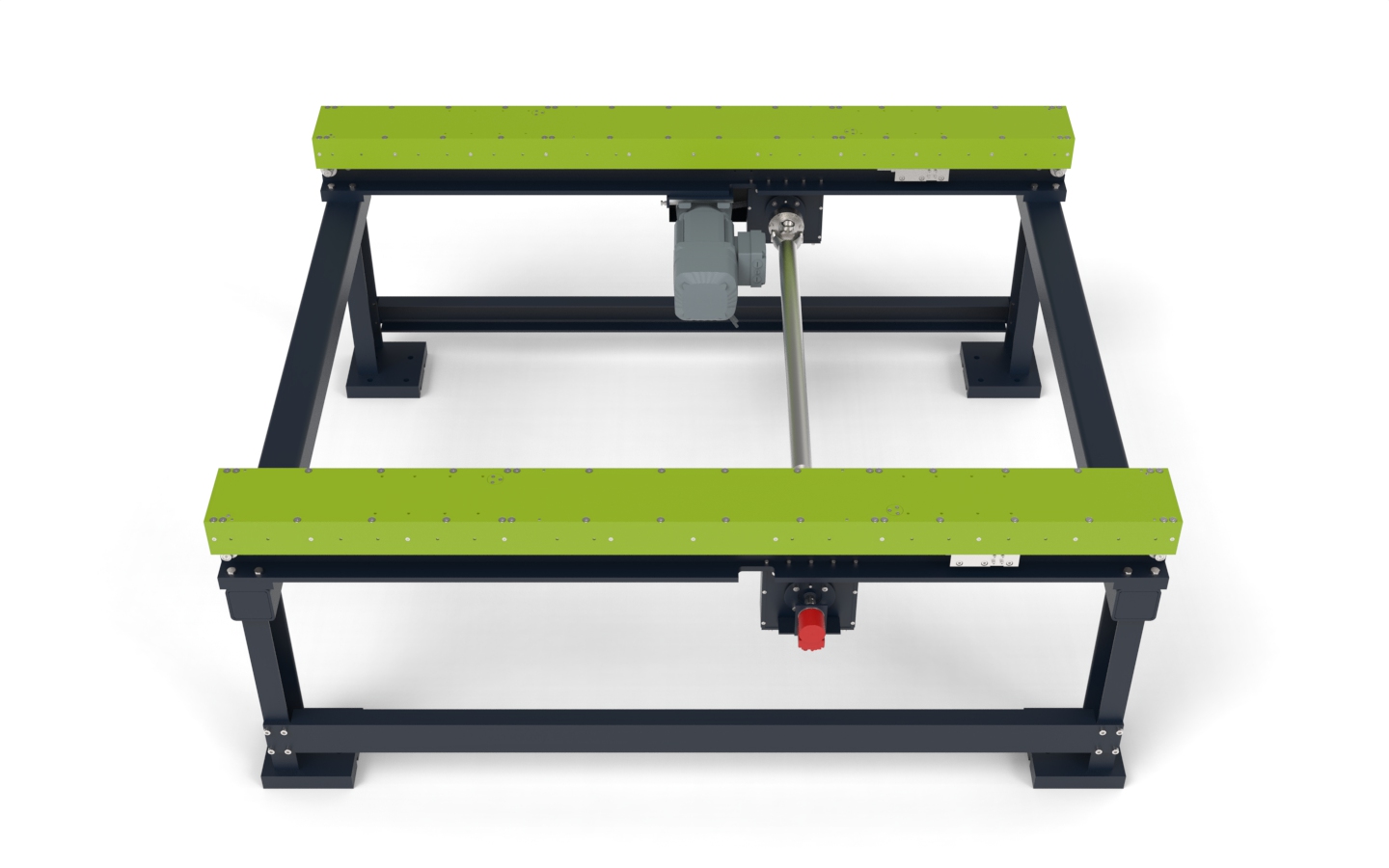

Der speziell entwickelte Obertisch bietet die ideale Plattform für die kundenspezifischen Aufnahmen der Karosse. Zudem wurde Sensorik integriert, die die genaue Position der Ladung erfasst und eine sichere Übergabe zwischen den Skids gewährleistet. Diese Kombination aus mechanischer Stabilität, intelligenter Erfassung und kundenspezifischer Konstruktion macht die Umsetzstation zu einer zuverlässigen Lösung für anspruchsvolle Automobilprozesse.

Sie möchten mehr über maßgeschneiderte Teleskoptische und Umsetzstationen von AFB erfahren?

Kontaktieren Sie unser Vertriebsteam – wir beraten Sie gerne!

Technische Daten:

• Nutzlast: 900 kg

• Ausfahrweg: 2850 + 30 mm

• Obertischlänge: 2100 mm

• Gerätelänge: 2100 mm

• Geschwindigkeit Teleskoptisch (beladen / unbeladen): 30 / 60 m/min

• Beschleunigung Teleskoptisch (beladen / unbeladen): 0,5 / 1 m/s²

• Eigengewicht: ca. 1050 kg
