Kompakt und flexibel: der Teleskoptisch MINILOAD ist das ideale Lastaufnahmemittel für die einfach- oder mehrfachtiefe Ein- und Auslagerung im Kleinteilelager.
- PDF Produktblatt Download
Produkteigenschaften
-
Optimal für Lasten bis 150 kg pro Zinke
-
Kompakte und zugleich robuste Aluminiumbauweise
-
Komplett riemengetrieben oder kettengetrieben
-
Geringes Eigengewicht
-
Optional mit Riemenförderern zum Sammeln mehrerer Ladungen
-
Minimale ausfahrende Breite bei optimierten Höhen
-
Flexible Positionierung möglich
-
Passendes Zubehör erhältlich (z.B. für Sensorik,etc.)
-
Geschwindigkeiten bis 2 m/s
-
Beschleunigung bis 5 m/s (Spezialprojekt bis 8 m/s)
Kundenvorteile
-
Individuell an Ladungseinheit und Anwendungszweck anpassbar
-
Höchste Zuverlässigkeit der Produkte durch robustes Design
-
Garantierte Ersatzteilverfügbarkeit über den gesamten Produkt-Lebenszyklus
-
Geringe Wartungskosten / wartungsarm
-
Modulare und kompakte Bauweise (kombinierbar mit anderen AFB-Produkten)
-
Energieeffizient
-
Enorm unempfindlich gegenüber Schmutz
Industrieanwendung
-
Verteilzentren
-
Produktionsautomatisierung
-
Ersatzteillogistikzentren
-
E-Commerce und Omni-Channel
-
Allgemeine Handelswaren
-
3PL (Third Party Logistics)
Installiert auf
-
Regalbediengeräte
-
Shuttle-Systeme
-
Verfahrwagen
-
Stationäre Ladeeinheiten
-
FTS-Systeme
Miniload von AFB
-

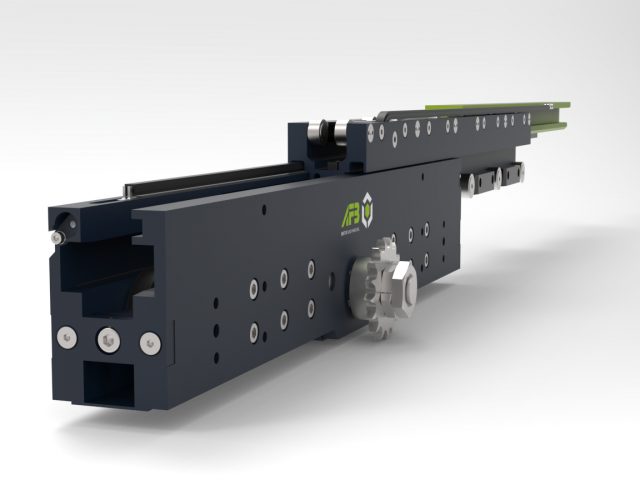

Teleskoptische mit Kettenantrieb haben eine höhere Gesamtbauhöhe, da ein Antriebskasten benötigt wird.
-
Der Antrieb über eine Kette ist auf eine maximale Geschwindigkeit von 120 m/min limitiert.
-
Das Eigengewicht eines Teleskoptisches mit Kettenantrieb ist höher.
-
Im Gegensatz zu dem Kettenantrieb hat der Riemenantrieb keine signifikante Längung.
-
In Tiefkühlapplikationen
-
Bei aggressiven Umgebungsbedingungen
Technische Spezifikationen Teleskoptische Miniload
| Typ 1 | Typ 2 | Typ 3 | Typ 4 | Typ 5 | Typ 6 multideep | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ 1 | Typ 2 | Typ 3 | Typ 4 | Typ 5 | Typ 6 multideep | ||||||
| H1-Höhe ausfahrender Querschnitt | 32 mm | 38 mm | 40 mm | 40 mm | 42 mm | 52 mm | |||||
| B1-Breite ausfahrender Querschnitt | min. 155 mm | min. 155 mm | min.155 mm | min.175 mm | min.175 mm | min. 225 mm | |||||
| UT-Untertischlänge | 600 / 800 / 850 / 900 / bis zu 1800 mm | ||||||||||
| BH-Gesamtbauhöhe | 107 mm | 113 mm | 115 mm | 117 mm | 119 mm | 138 mm | |||||
| HUB-Ausfahrweg | > Untertischlänge | >2x Untertisch-länge | |||||||||
| Gassenbreite | 700 – 2.000 mm | ||||||||||
| Nutzlast | 100 kg – 250 kg auf einer Zinke | 100 kg auf einer Zinke | |||||||||
| Beschleunigung unbeladen | max. 5 m/s | ||||||||||
| Geschwindigkeit unbeladen | max. 3 m/s | max. 5 m/s | |||||||||

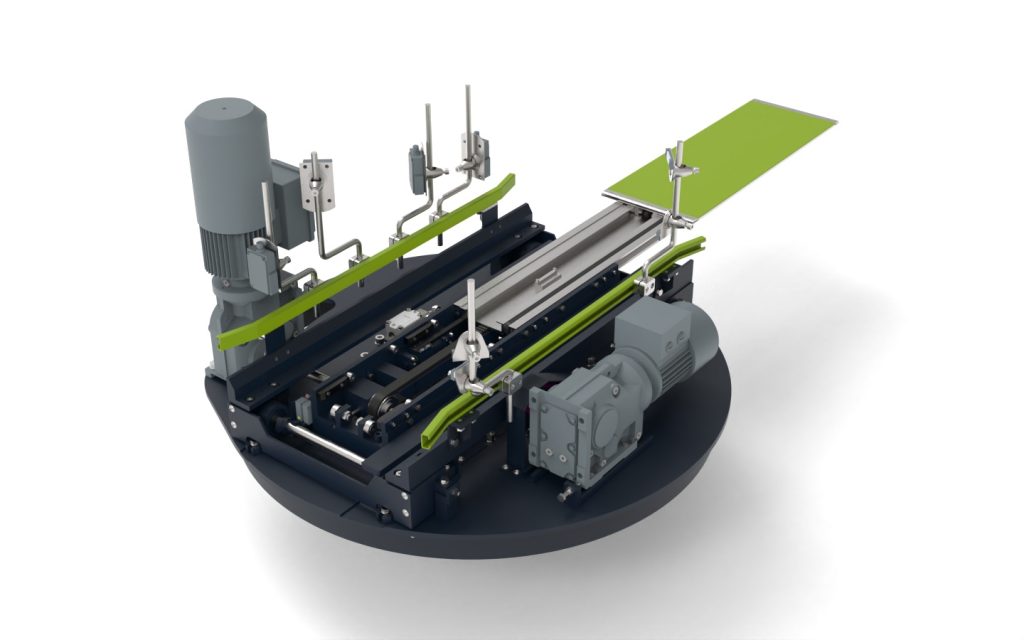

Miniload-Teleskoptische integriert in: Dreheinheiten, Hubeinheiten mit Ladungszentrierung, Tragkonsolen mit integrierter Aushubeinheit und was Sie sonst noch wünschen.
Unsere Miniload in der Praxis
Effiziente Raumnutzung mit dem MINILOAD Teleskoptisch

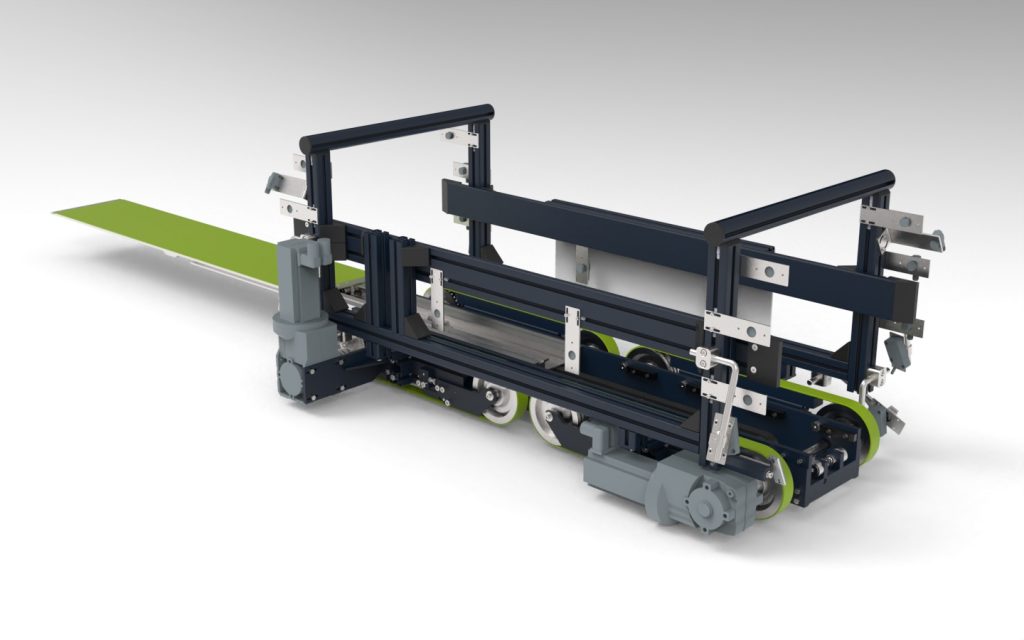

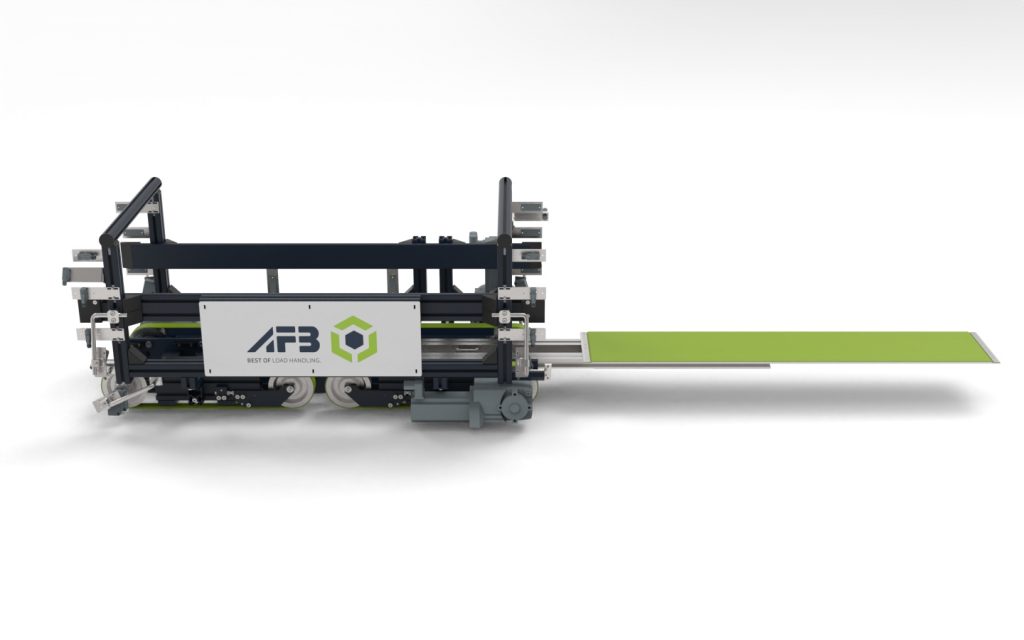

Maximale Lagerdichte und Effizienz – der MINILOAD Teleskoptisch D3-R60-260/600-ST-1150 ermöglicht die doppeltiefe Einlagerung von Tablaren in Gewächshäusern. Durch seine flache Bauweise bleibt er trotz dreifach ausfahrender Profile kompakt und platzsparend.
Der Teleskoptisch für präzisen Transport im Lager

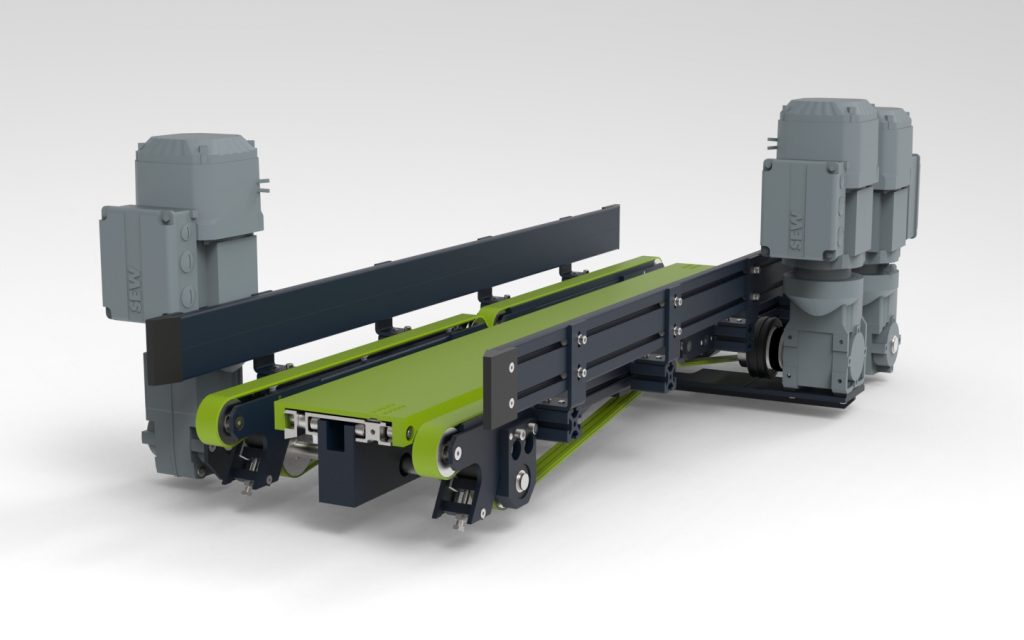

Unser MINILOAD-Teleskoptisch R32ST-180-N-1250 verfügt über eine hochwertige Stahlausführung mit Riemenantrieb. Zwei Riemenförderer ermöglichen eine doppeltiefe Ein- und Auslagerung von Kisten im automatischen Kleinteilelager.
MINILOAD-Teleskoptisch mit Riemenantrieb

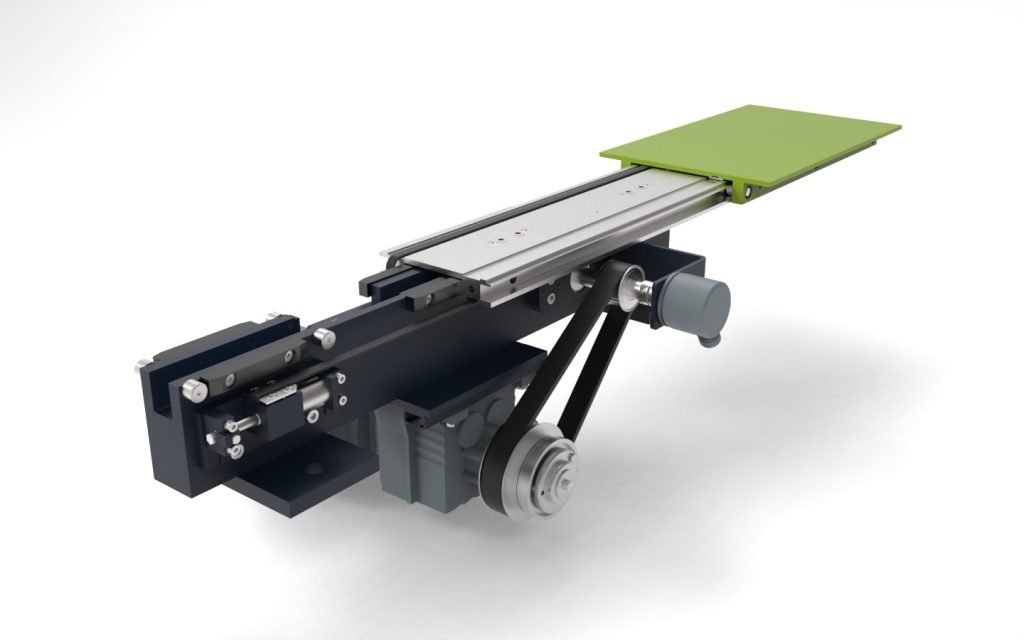

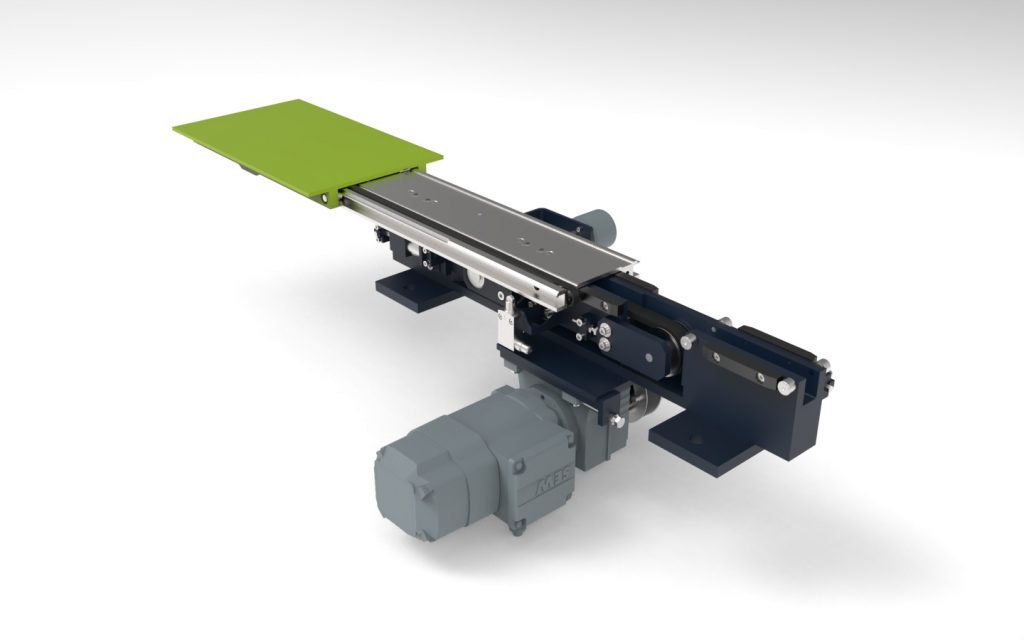

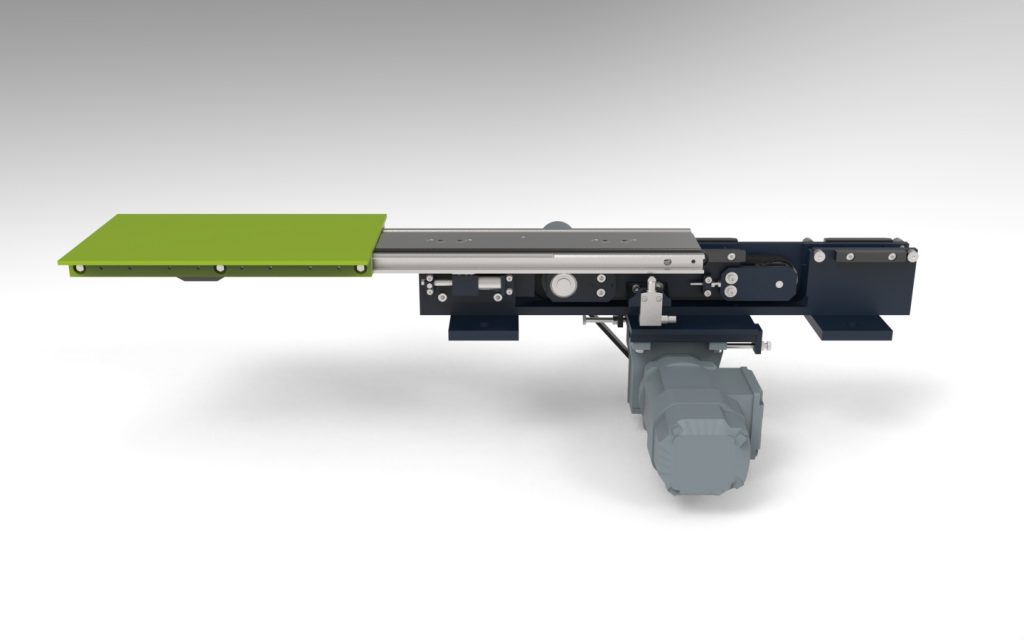

Für unseren Kunden, einen Hersteller von Baby-Care-Produkten, entwickelten wir einen kleinen, kompakten MINILOAD-Teleskoptisch in Stahlausführung mit Riemenantrieb, bei dem die Obertischbreite für eine sichere Aufnahme des Ladeguts angepasst wurde.
Flexible Lastaufnahme und bodennahe Präzisionsarbeit
Dank seiner kompakten und zugleich robusten Aluminiumbauweise bringt unser Teleskoptisch R38AL-230-1250 ein geringes Eigengewicht mit sich.
