Exzenterhubtisch mit Sonderteleskoptisch

Sonderanfertigung für die Beschickung von Härteöfen

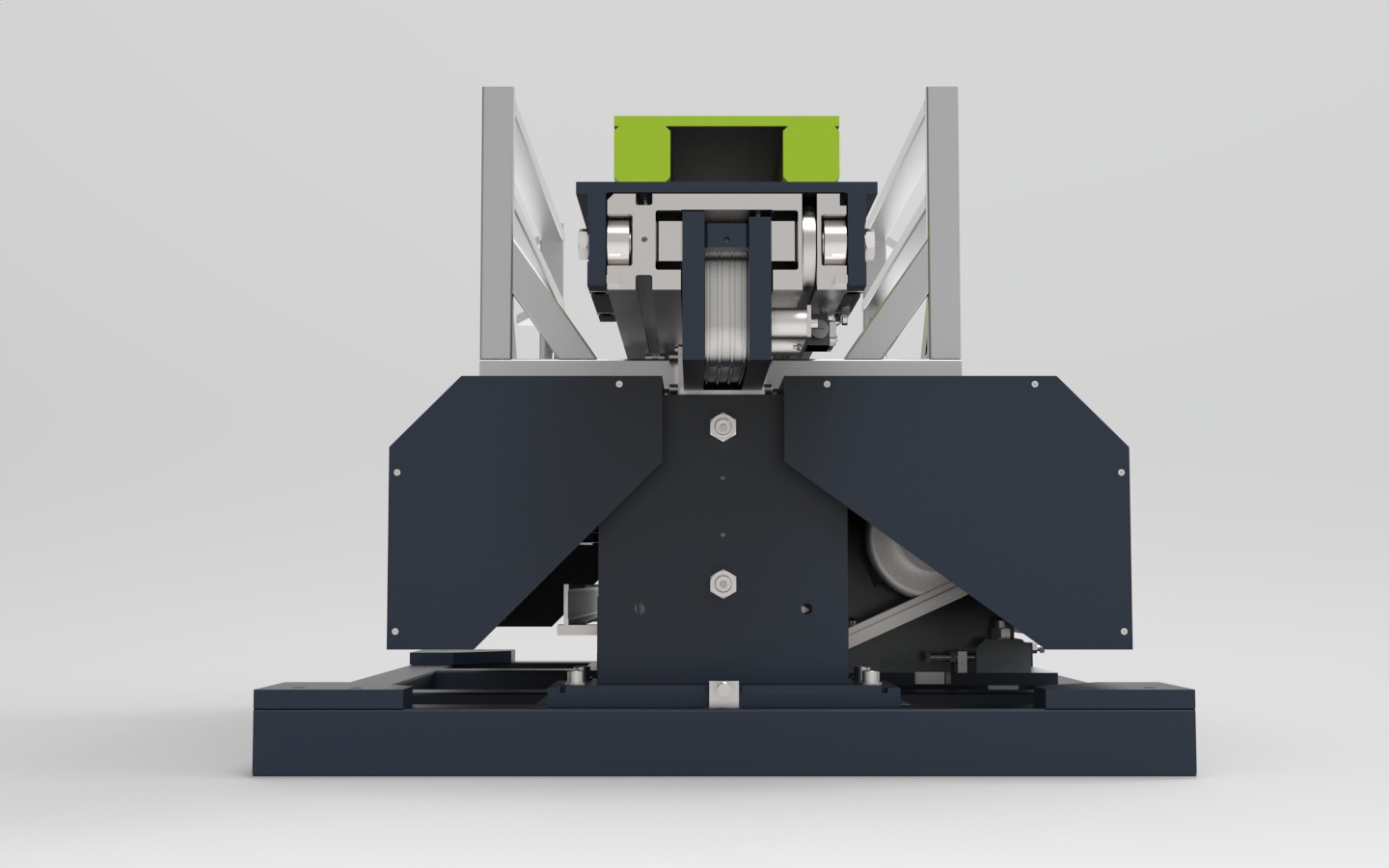

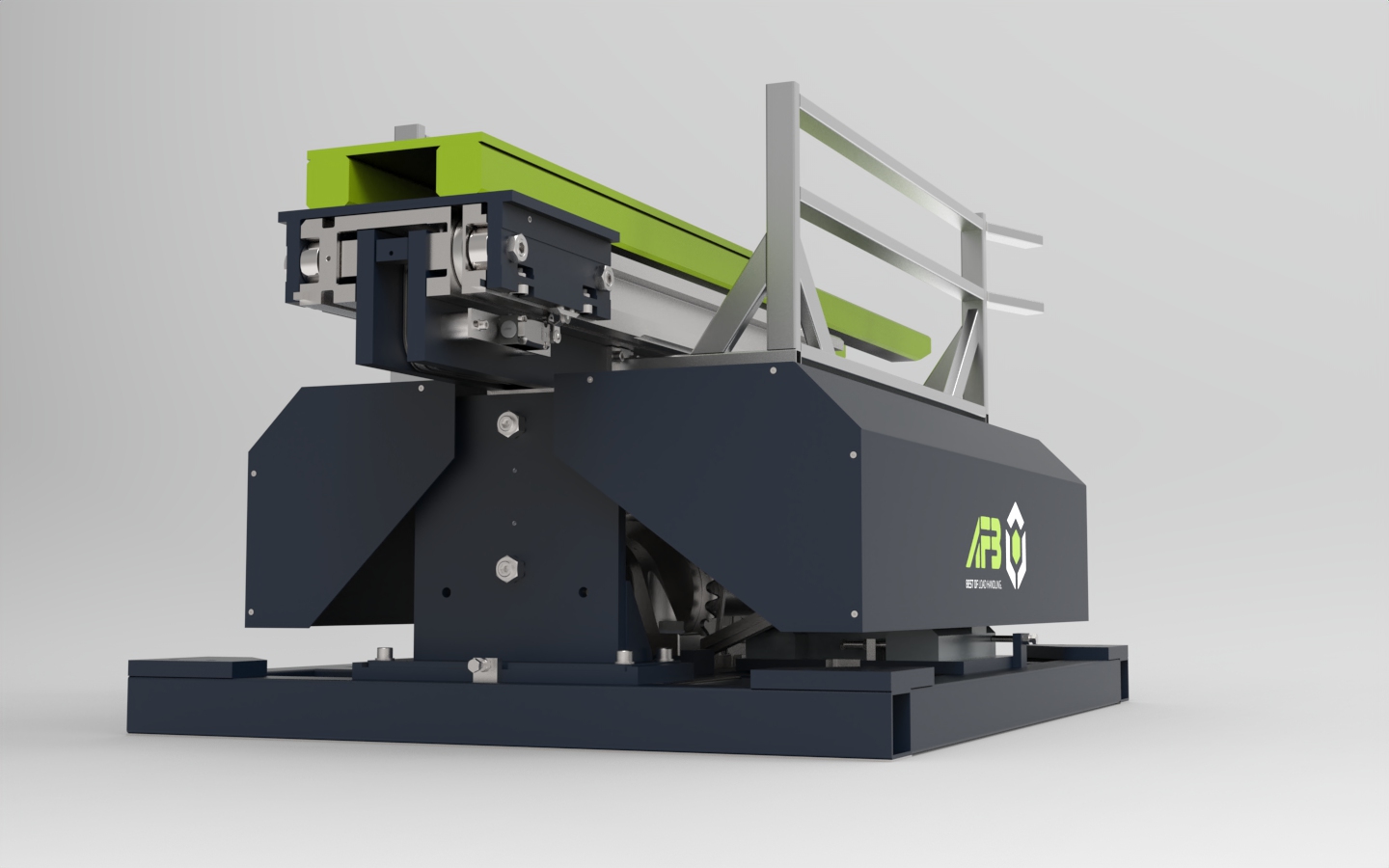

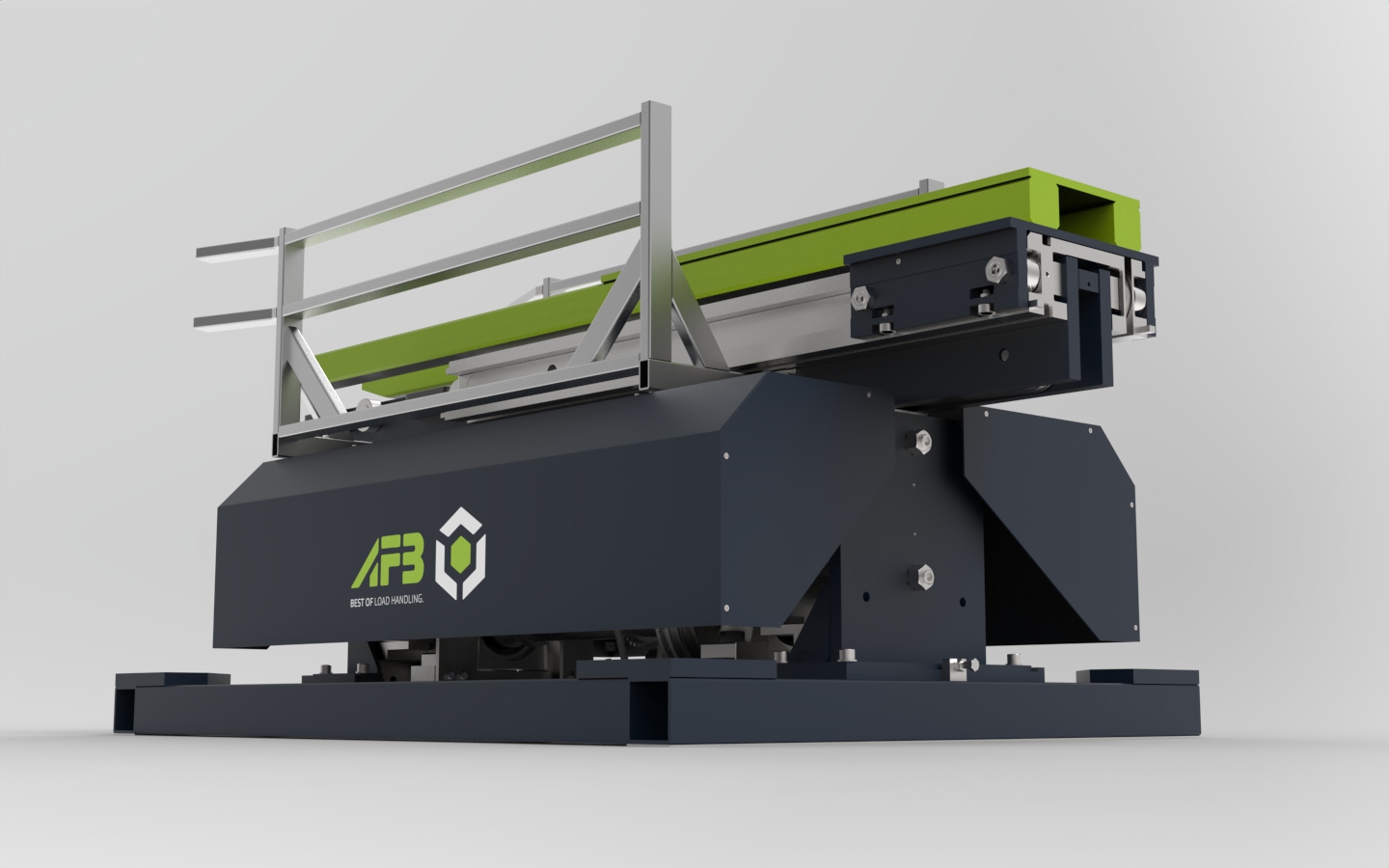

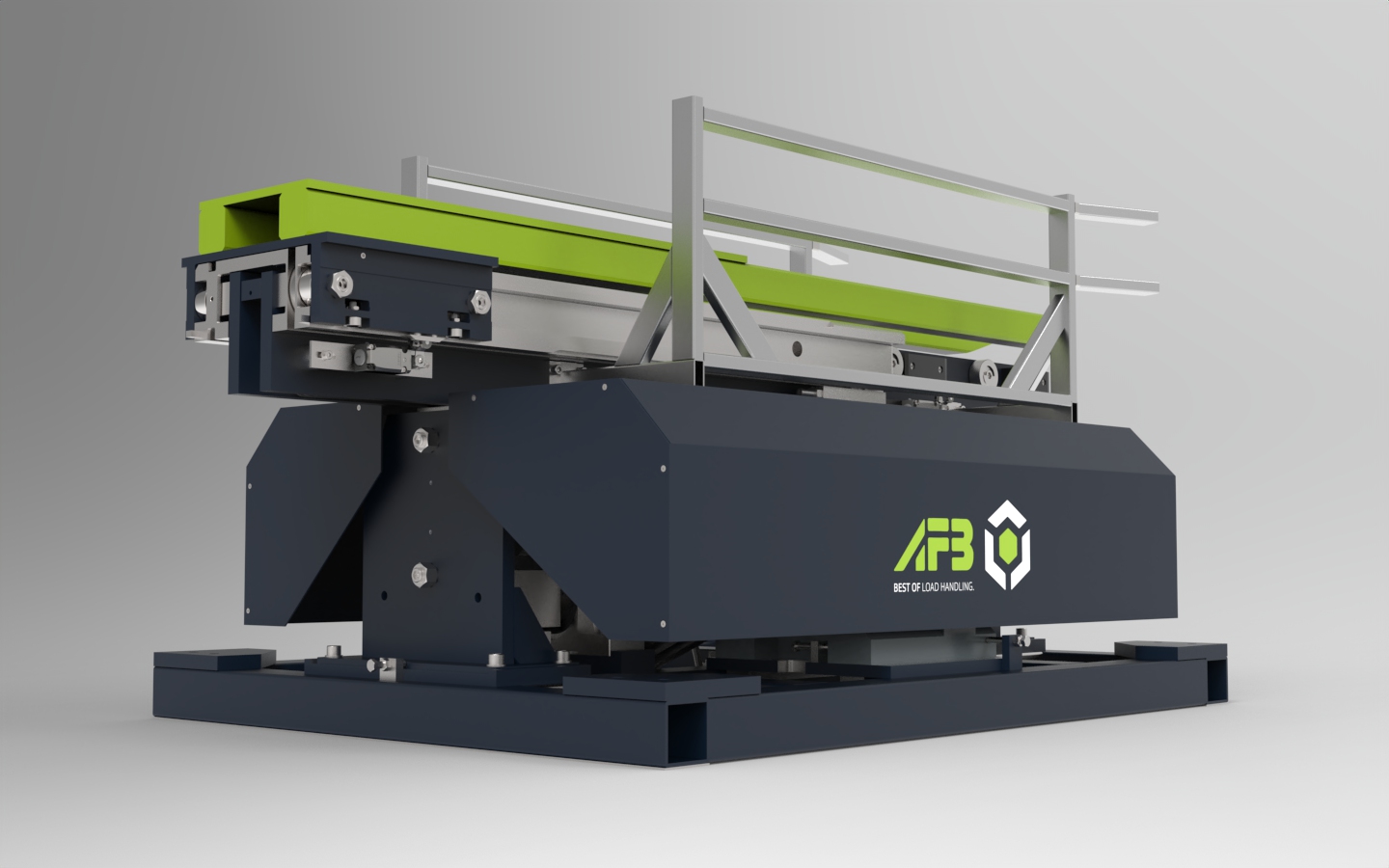

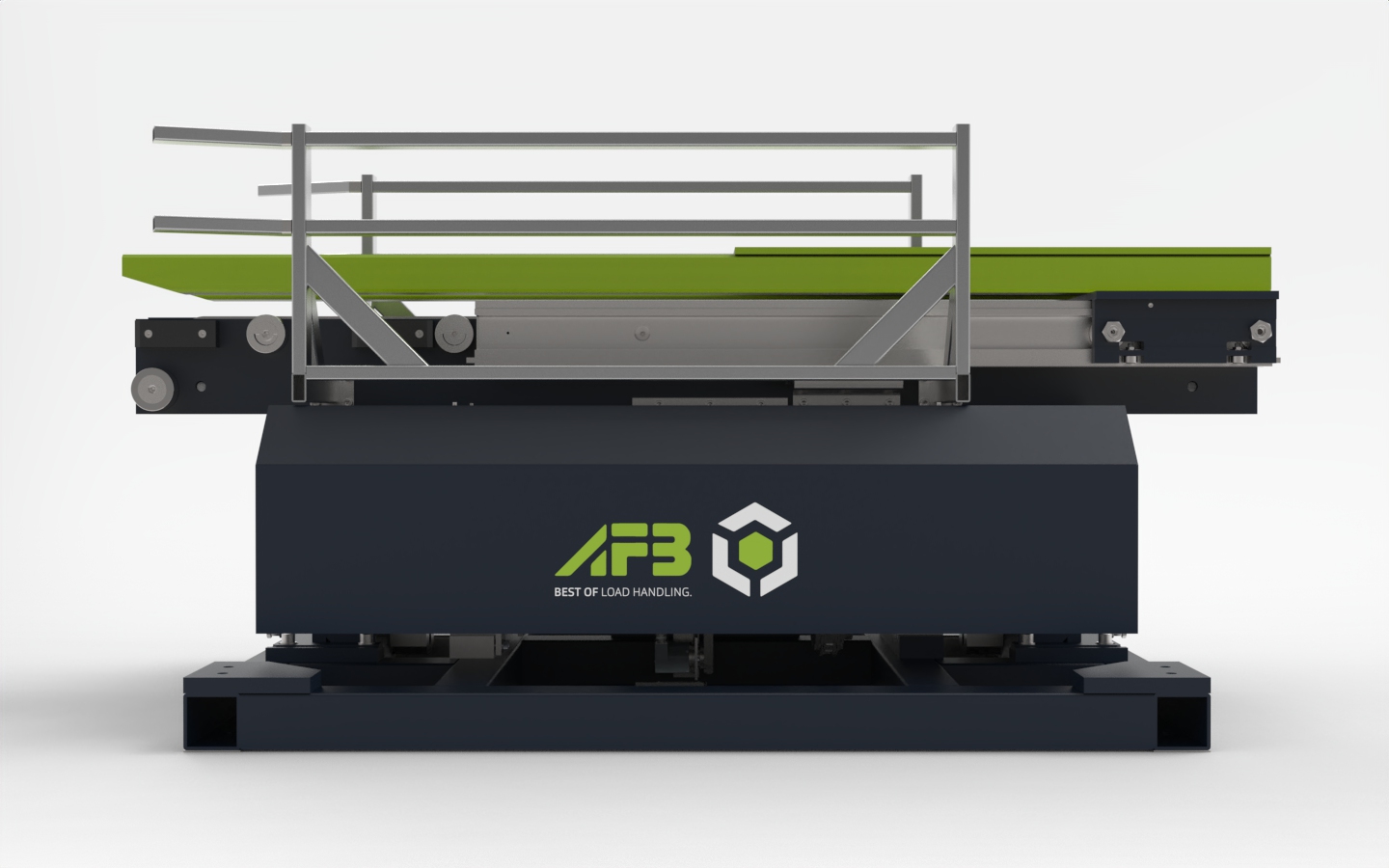

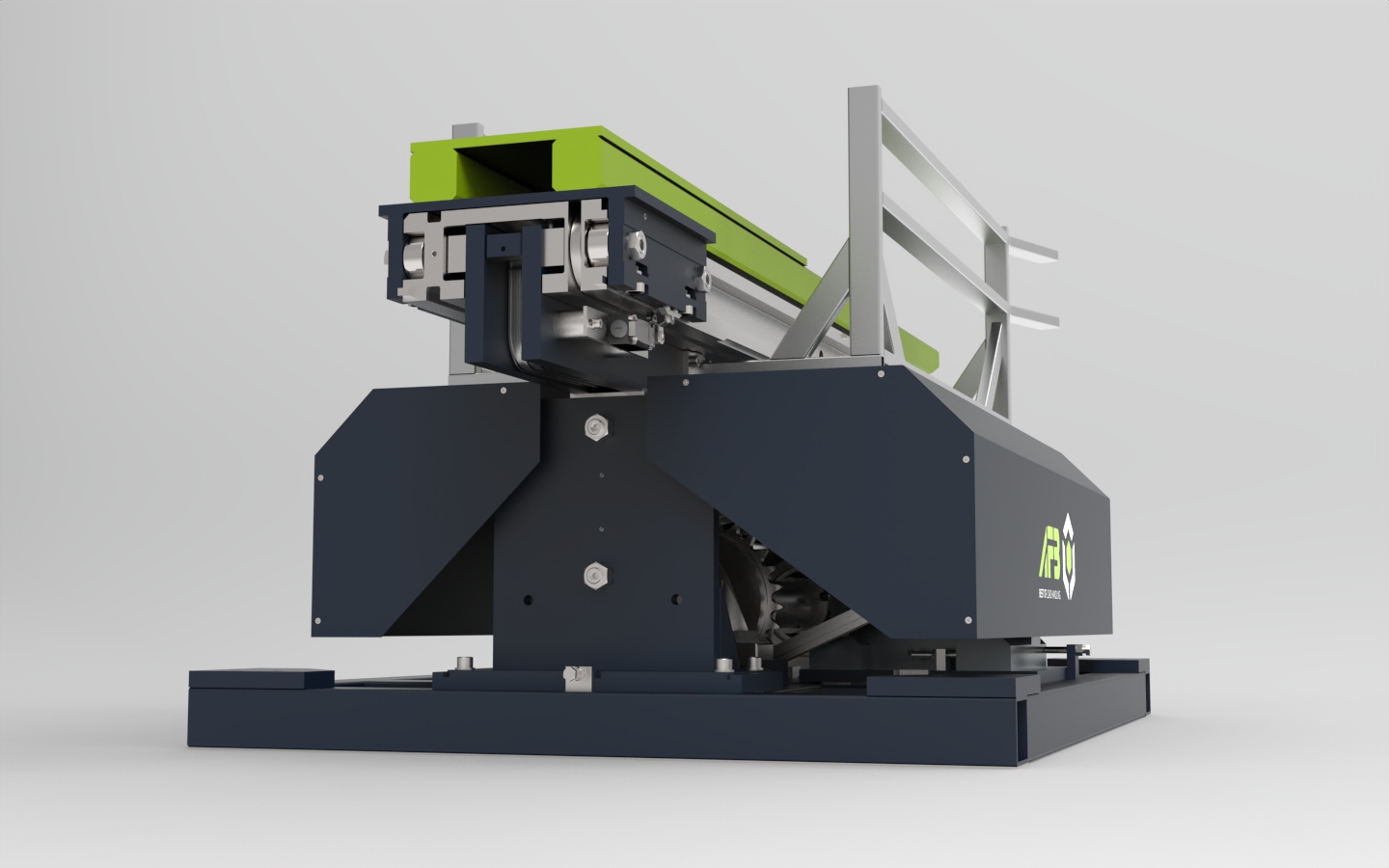

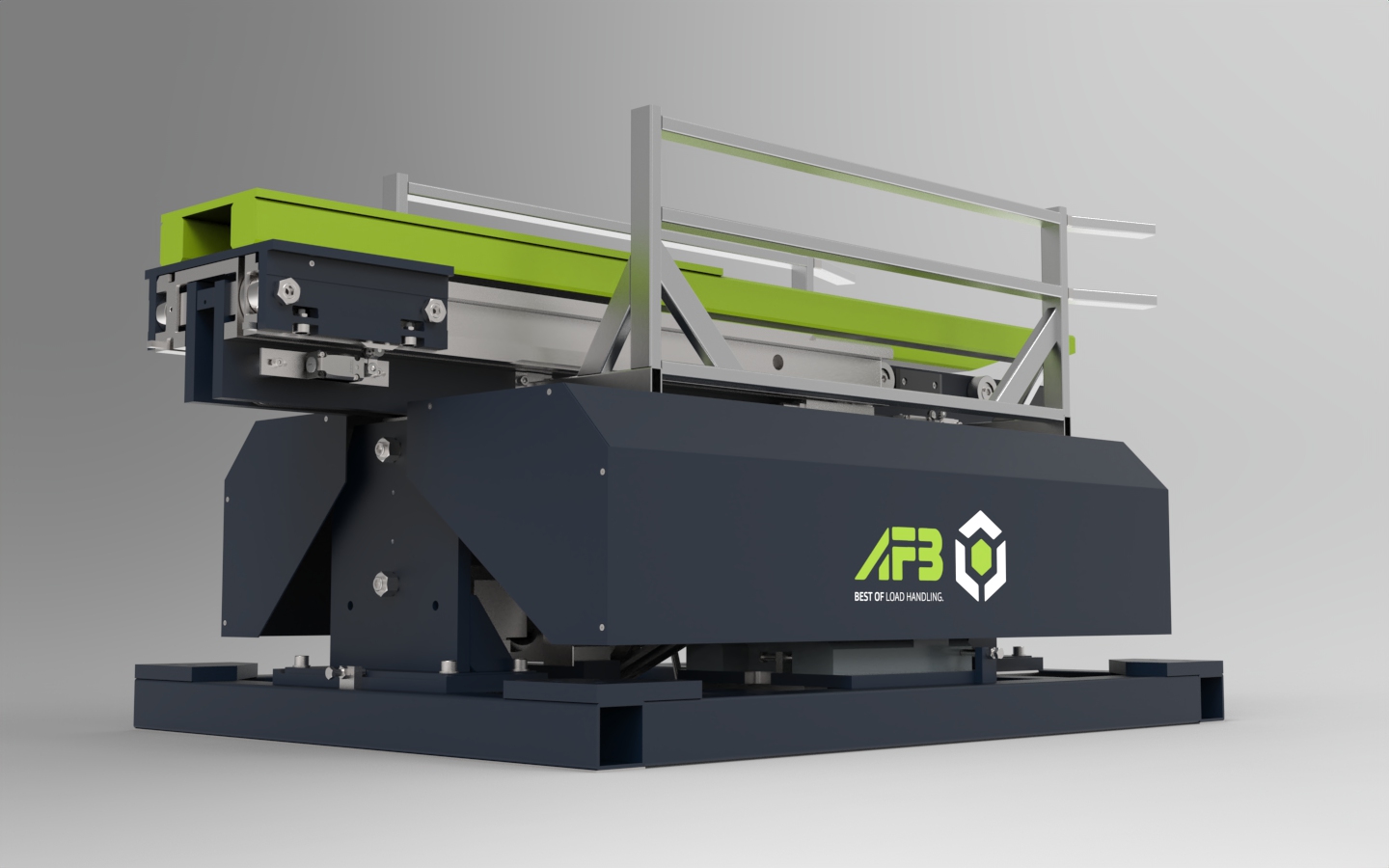

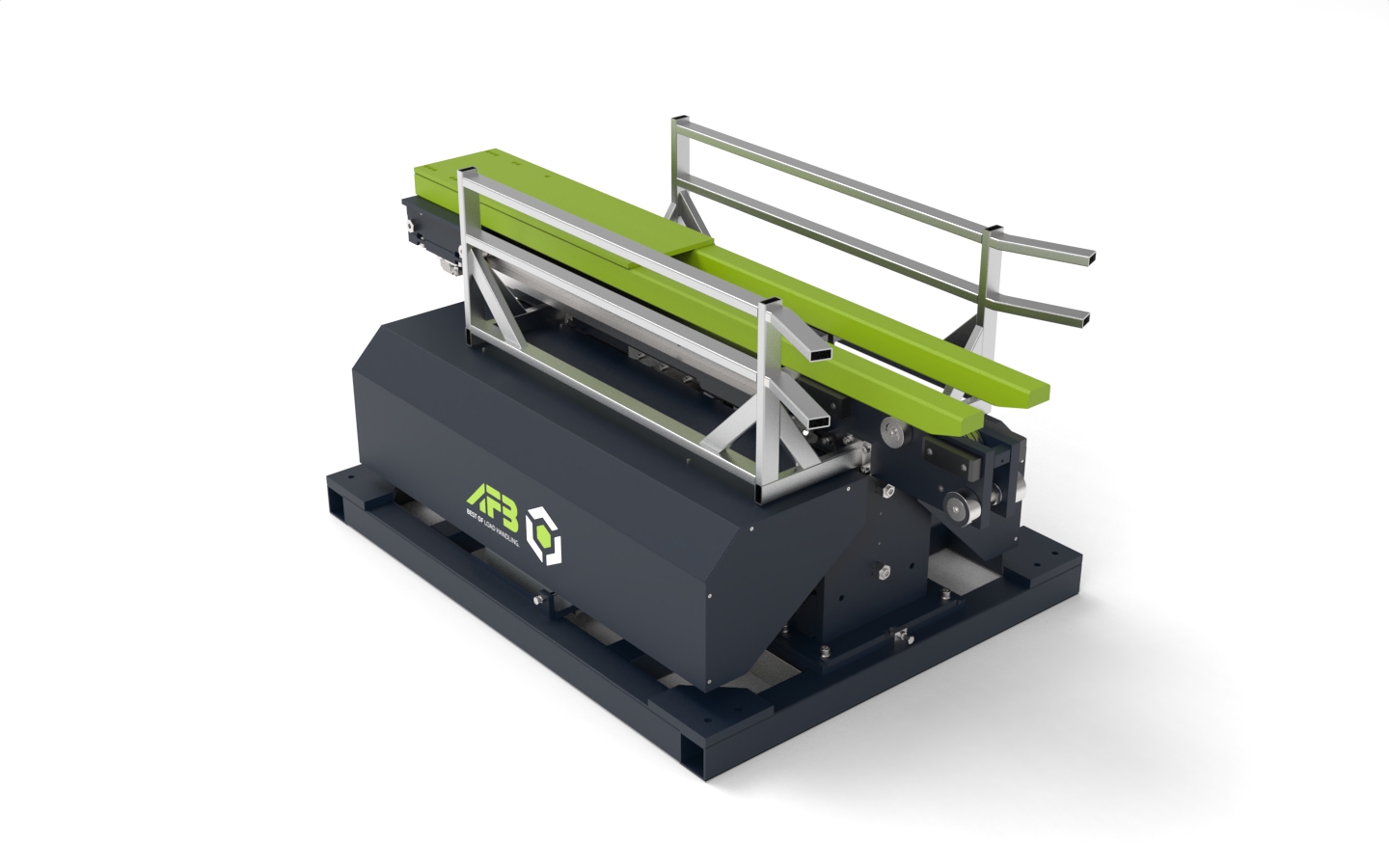

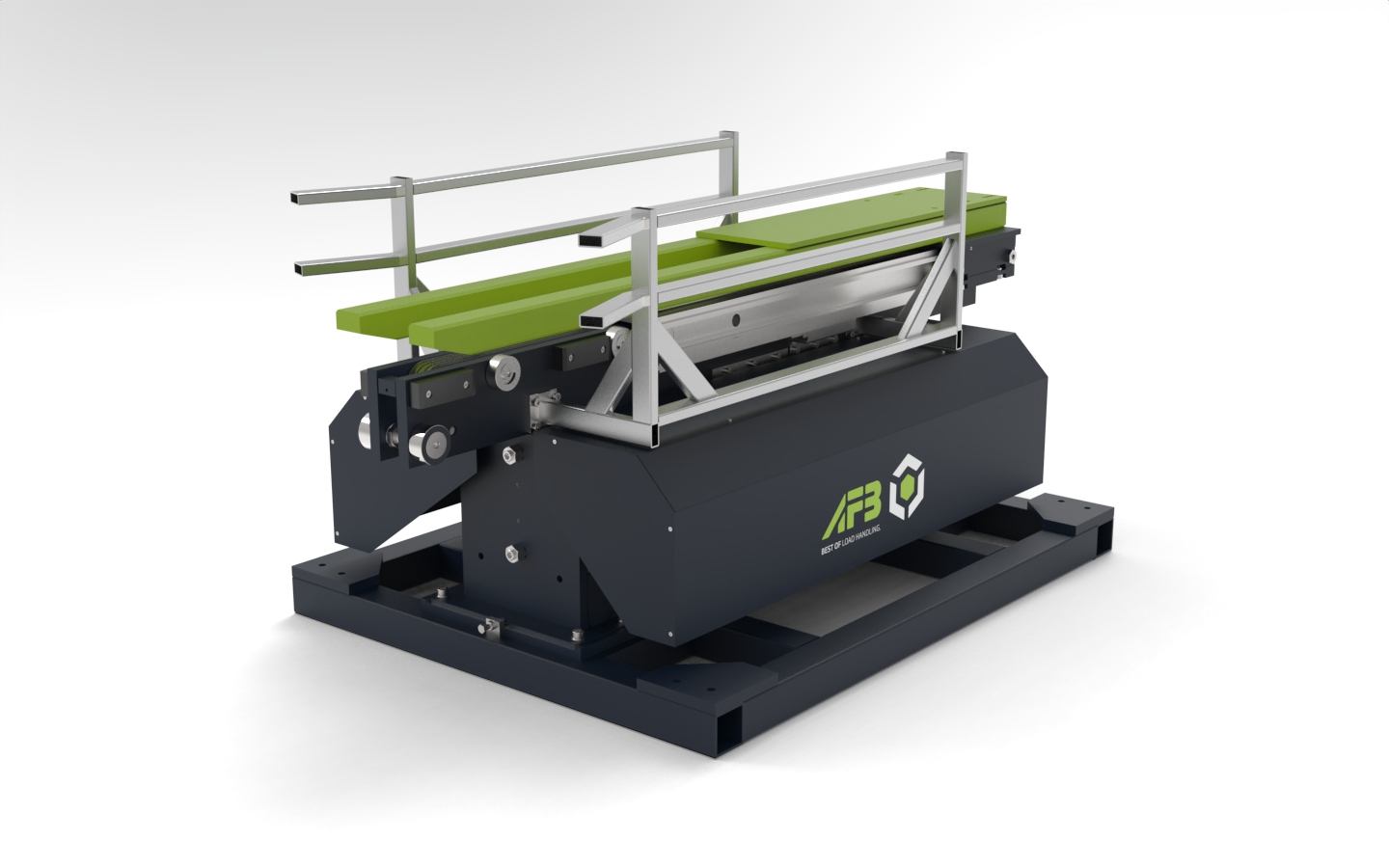

Für eine besondere Anwendung bei einem unserer Kunden haben wir eine Exzenterhubeinheit mit Sonderteleskoptisch gefertigt. Das Gerät wurde extra für die Beschickung von Härteöfen von uns entwickelt und hergestellt. Dabei wurde die Exzenterhubeinheit auf einem kundenseitigen Querverschiebewagen montiert.

Sicherer Transport – auch bei heißen Bedingungen

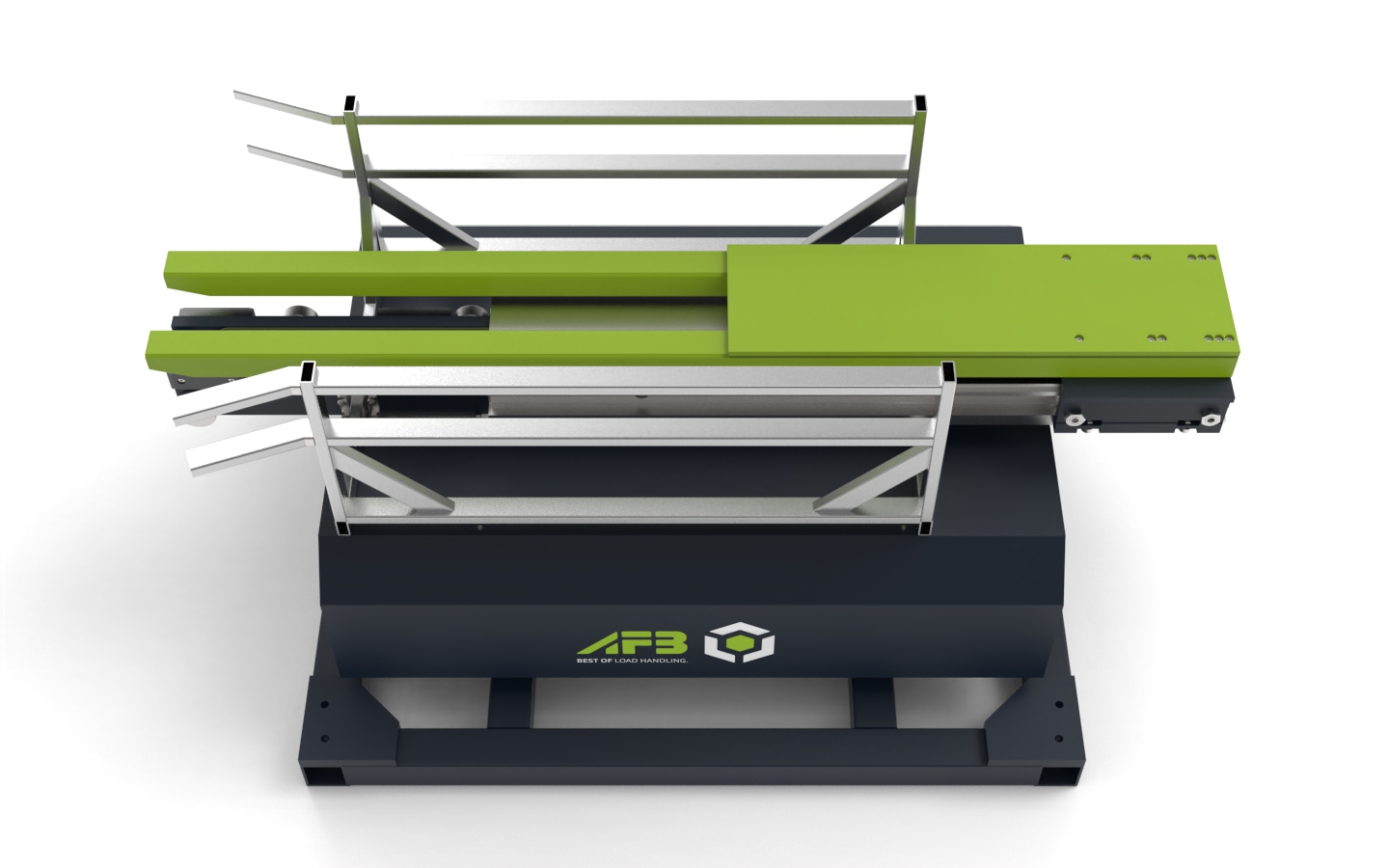

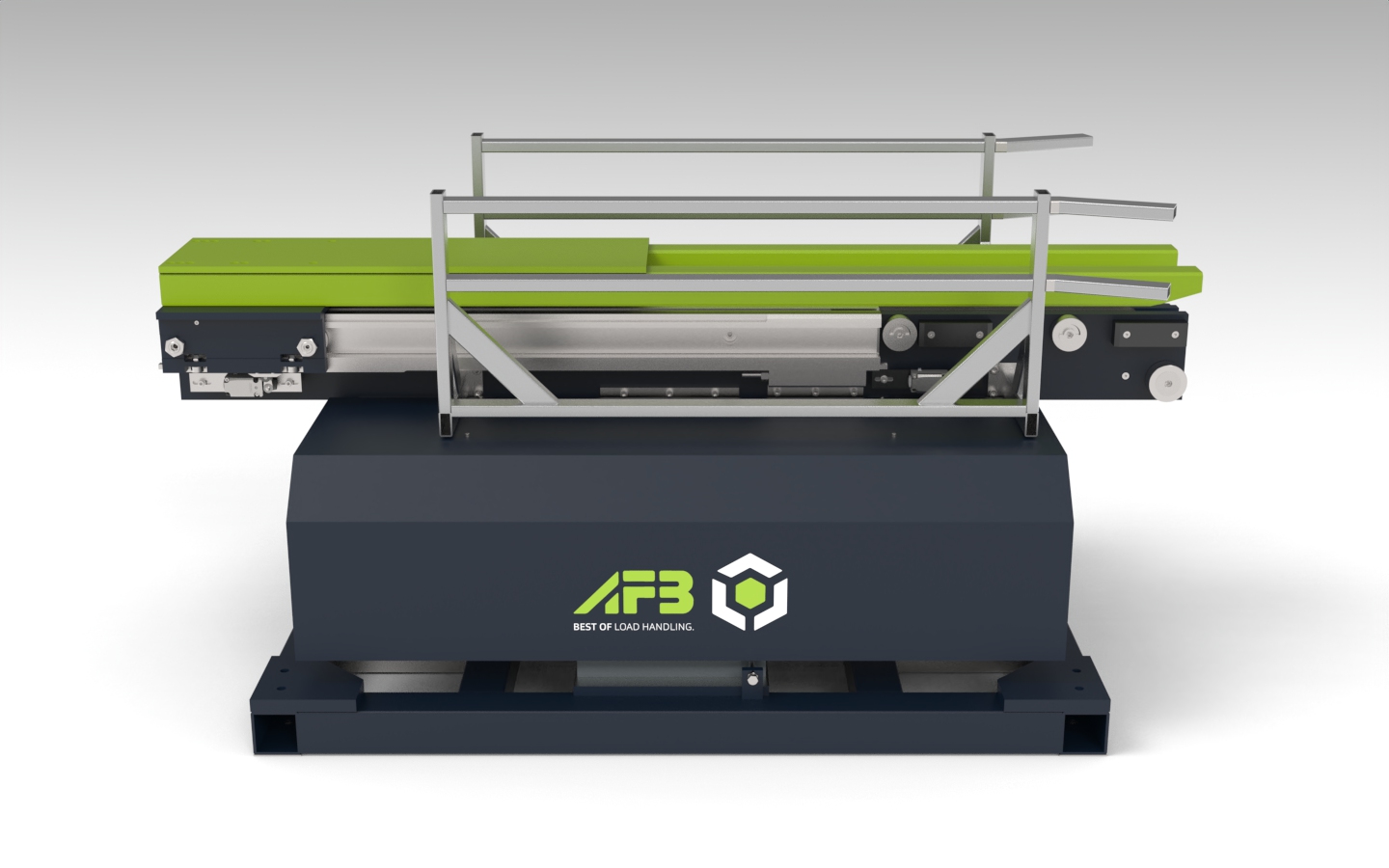

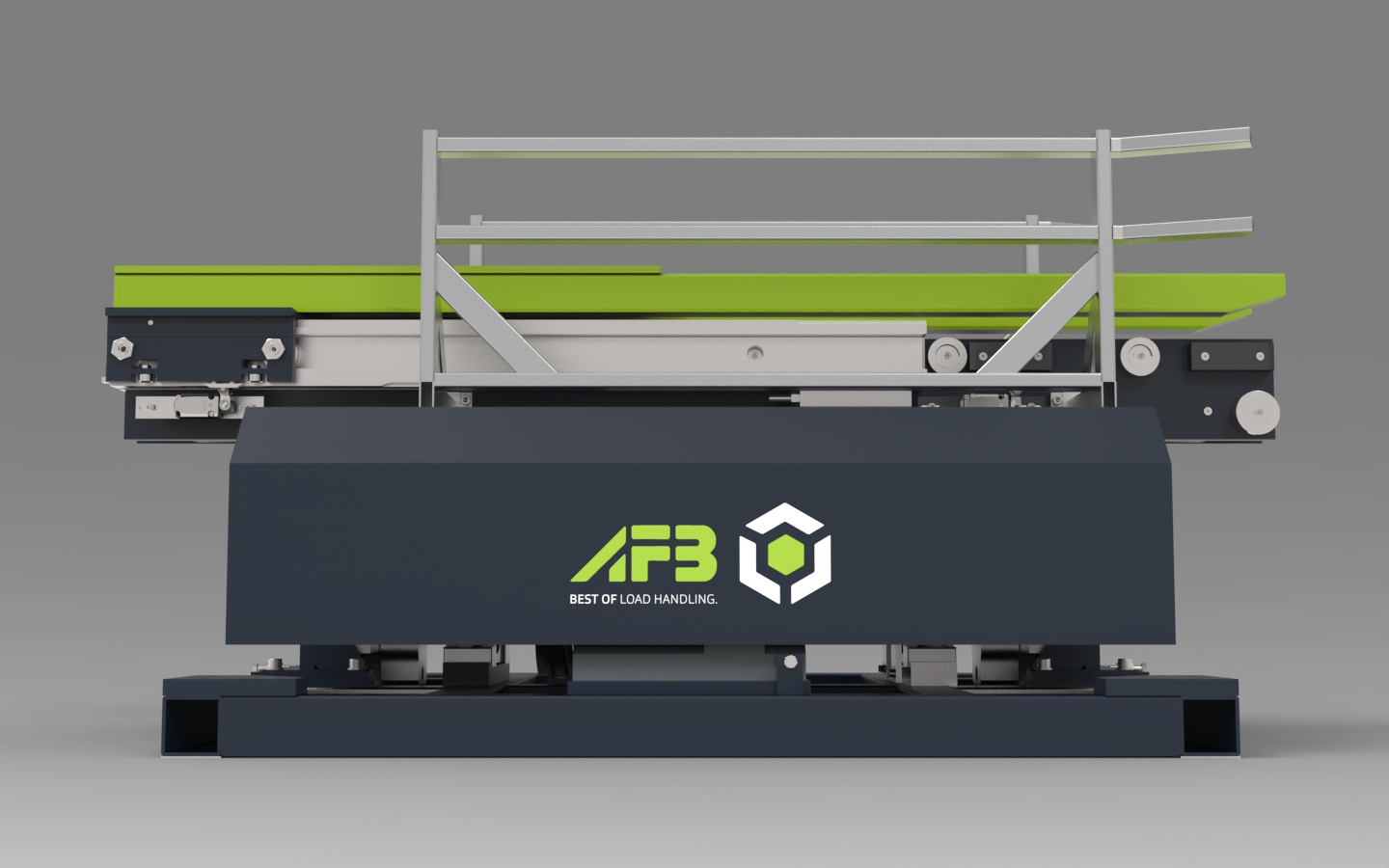

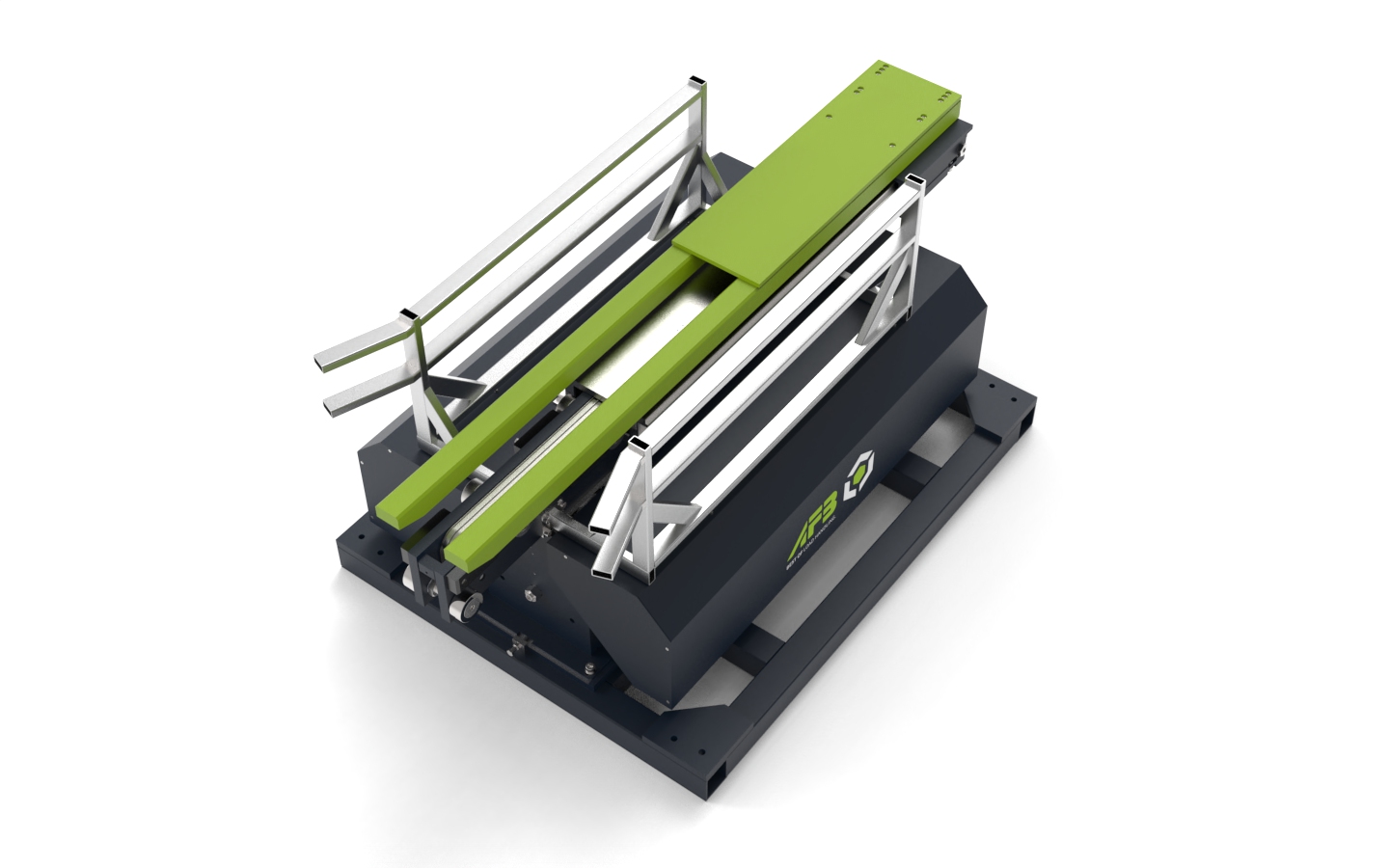

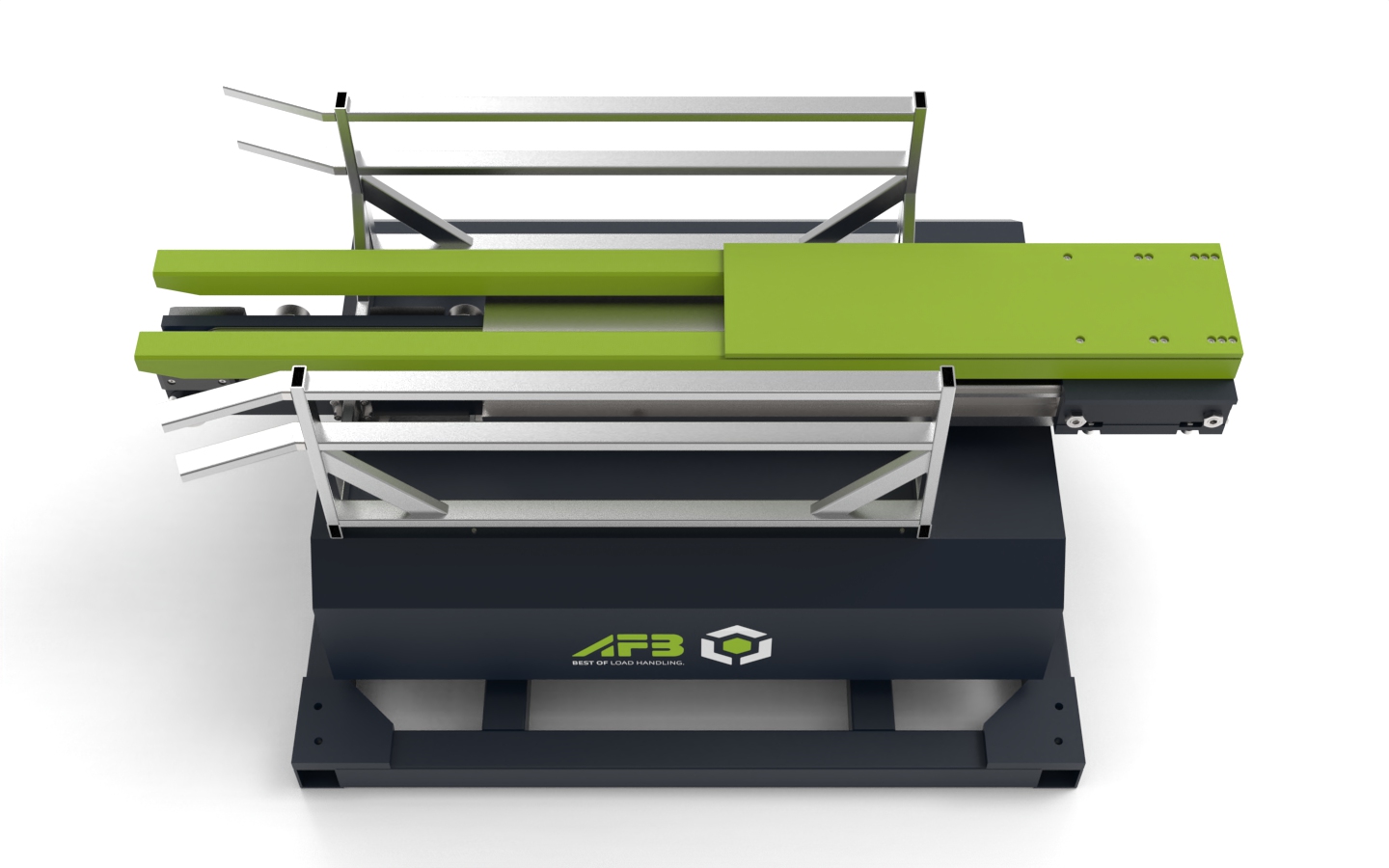

Um die Behälter im Härteofen aufnehmen zu können, installierten wir auf dem verkürzten Obertisch zwei Tragarme. Um auszuschließen, dass das Gerät bei einer Umgebungstemperatur von bis zu 650°C Schaden nimmt, sind sowohl die Tragarme als auch der Teleskoptisch mit einer besonderen hitzebeständigen Farbe beschichtet worden. Zwei Führungsschienen an der Seite des Geräts sorgen dafür, eine optimale Ladungspositionierung zu ermöglichen.

Technische Daten:

• Nutzlast: 800 kg
• Ausfahrweg: 2258 + 30 mm
• Obertischlänge: 2100 mm
• Gerätelänge: 2100 mm
• Gerätebreite: 1260 mm
• Hubhöhe: 235 mm
• Hubzeit: ca. 3 s
• Geschwindigkeit Teleskoptisch (beladen / unbeladen): 18 / 30 m/min
• Beschleunigung Teleskoptisch (beladen / unbeladen): 0,25 / 0,5 m/s2
• Eigengewicht: ca. 800 kg
